機器視覺常用光源的特性及原理

返回列表 來源：admin 瀏覽：12544 發布日期：2023-04-04【大 中 小】
機器視覺常用光源的特性及原理

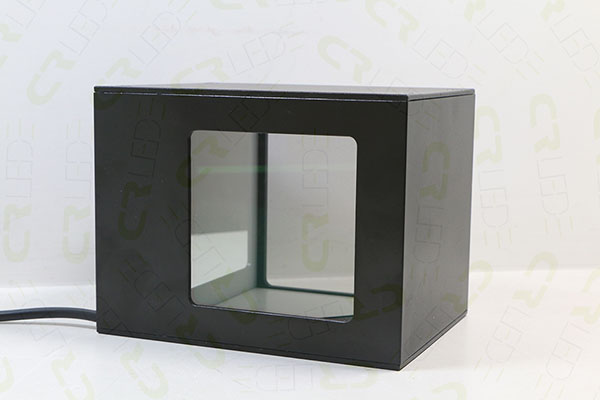

　　1、LED同軸光源

IMG_1924.jpg/

　　同軸光源特性：LED燈有體積小、能耗小、熱量低、亮度高、壽命長、環保及堅固耐用等多種優越性能，是目前較為理想的光源選擇，LED同軸光源基于LED燈的基本性質，經加工設計后，發出的光線平行垂直照射，均勻，適用于反射度極高的金屬表面以及玻璃等，能夠清晰的反映出凹凸物體的表面圖像。

　　照明原理：在同軸光源里面安裝一塊45度半透半反玻璃。將高亮度，高密度的LED陣列排列在線路板上，形成一個面光源，面光源發出的光線經過透鏡之后，照射到半透半反玻璃上，光線先通過全反射垂直照到被測物體上，從被測物體上反射的光線垂直向上穿過半透半反玻璃，進入攝像頭。這樣就既消除了反光，又避免了圖像中產生攝像頭的倒影。物體所呈現出清晰的圖像，并被相機捕獲，用于進一步的分析和處理。

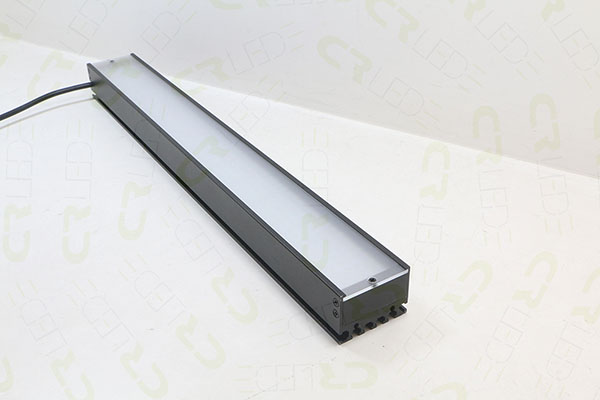

　　2、LED條形光源

IMG_0583.JPG/

　　基本特性：將高密度LED陣列放置在緊湊的，成直角且可傾斜的矩形照明單元中。LED條形光源可提供斜射照明，亮度高。它的調試靈活性較大。LED條形光源的低角度照射是檢測金屬表面邊緣和突出印刷、破損的理想照明。

　　照明原理：將LED以高密度排列在單個條形平面電路板上。根據其設計特點，條形光源的安裝角度可以進行調試，并且可以以任意角度照射在被測物體表面，光線的角度和方向可以完全改變所獲取的圖像。

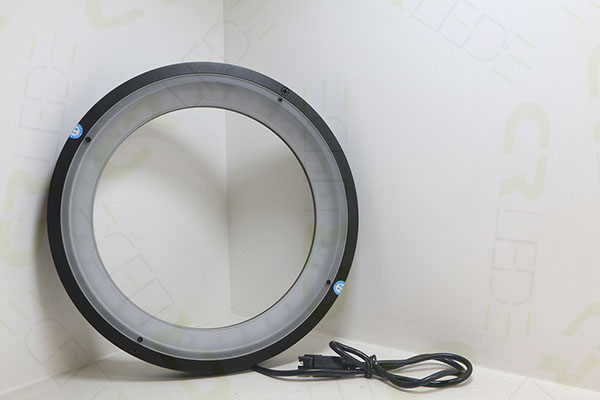

　　3、LED環形光源

IMG_0458.JPG/

　　基本原理：低角度方式照明采用LED 環形光源。低角度方式下， 光源以接近 180 度角照明物體， 容易突出被檢測物體的邊緣和高度變化。適合被測物體邊緣檢測和表面光滑物體的劃痕檢測。
