視覺光源制作方法與技巧（視覺光源生產廠家）

本文目錄一覽：

• 1、機器視覺光源有使用技巧嗎？
• 2、機器視覺檢測系統光源選型技巧
• 3、機器視覺光源的選擇
• 4、5個專業攝影布光技巧
• 5、機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法

機器視覺光源有使用技巧嗎？

1、用盡量低的亮度等級使用光源

將光源等級設置于50%以下減小電流量，因此所發出熱量少，避免亮度損耗。建議用30%-50%的光源等級。如果長期使用導致亮度減小，可逐漸提高亮度等級。

2、可安裝風扇或提供空氣流以散熱。降低溫度以減緩亮度的劣化。

3、只在成像時開啟光源。

連續多次開關LED光源，對其使用壽命幾乎沒有影響。當LED作為頻閃光源或僅根據外部信號需求而開啟時，光源強度穩定LED壽命將明顯增長。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

機器視覺檢測系統光源選型技巧

選擇最合適機器視覺照明光源的八個小技巧：

（1）檢測材料缺損請使用亮度高的光；

（2）精確定位請使用合適波長的光；

（3）檢測玻璃上的刮痕請使用非漫射的光，即Non-Diffused Light；

（4）檢測透明包裝請使用漫射光，即Diffused Light；

（5）創造對比請使用顏色光；

（6）檢測快速移動物體請使用頻閃光；

（7）消除反射時請使用紅外光；

（8）消除顏色變化請使用紅外光；

想了解更多機器視覺光源產品及光源選型內容可登錄：網頁鏈接

機器視覺光源的選擇

機器視覺光源的選擇

機器視覺光源的選擇，現代生活中日常照明離不開燈光，房屋裝修更是對光源的要求比較高，光源大體分為冷光和暖光，不同光源視覺感都不同，下面一起來了解一下，機器視覺光源的選擇。

機器視覺光源的選擇1

機器視覺光源

機器視覺檢測系統采用CCD照相機將被檢測的目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號，圖像處理系統對這些信號進行各種運算來抽取目標的特征，如面積、數量、位置、長度，再根據預設的允許度和其他條件輸出結果，包括尺寸、角度、個數、合格不合格、有無等，實現自動識別功能。

機器視覺光源的選擇

一、簡單的預備知識

1、因材質和厚度不同、對光的透過特性（透明度）各異。

2、光根據其波長之長短、對物質的穿透能力（穿透率）各異。

3、光的波長越長、對物質的透過力越強，光的波長越短、在物質表面的擴散率越大。

4、透射照明、即是使光線透射對象物、并觀察其透過光之照明手法。

二、光源

1、穏定均勻的光源極其重要。

2、目的：將被測物與背景盡量明顕區分。

3、摂取圖像時、最重要之處是如何鮮明地獲得：被測物與背景的濃淡差。

4、目前，在圖像處理領域中最広范的技術手法是：二值化（白黒）處理。

以上就是我針對機器視覺光源的選擇這一科技的發明闡述的資料了，隨著科技的發達每天都有很多新鮮的東西問世，無論是那一方面的機器還是新鮮事物都是隨著人們的需求而發展的。像褪殼機一類的就是褪花生跟瓜子發明的，都是省力又省時間的偉大發明呢。

機器視覺光源的選擇2

一套完整的視覺檢測系統主要包含圖像采集部分和圖像分析部分，而圖像采集部分主要由工業相機、工業鏡頭以及機器視覺光源承擔，今天我們主要介紹機器視覺光源的相關基礎知識及選型技巧。

首先我們需要了解，機器視覺中的光源起到哪些作用：

1.照亮目標，提高亮度；

2.形成有利于圖像處理的成像效果，降低系統的復雜性和對圖像處理算法的要求；

3.克服環境光干擾，保證圖像穩定性，提高系統的精度、效率。

恰當?shù)墓庠凑彰髟O(shè)計可以使圖像中的目標信息與背景信息得到最佳分離，這樣不僅大大降低圖像處理的算法難度，同時也提高系統的精度和可靠性。但非常遺憾，目前沒有通用的機器視覺照明系統應對不同的檢測要求，因此針對每個特定的案例，都需要設計合適的照明裝置，以達到最佳效果。而不合適的照明，則會引起很多問題，機器視覺光源如此重要，卻往往被很多人忽視。

目前機器視覺光源主要采用LED（發光二極管），由于其形狀自由度高、使用壽命長、響應速度快、單色性好、顏色多樣、綜合性價比高等特點在行業內廣泛應用：

一、形狀自由度

一個LED光源是由許多單個LED組合而成的，因而跟其他光源相比，可做成更多的形狀，更容易針對用戶的情況，設計光源的形狀和尺寸。

二、使用壽命長

為了使圖像處理單元得到精確的、重復性好的測量結果，照明系統必須保證相當長的時間內能夠提供穩定的圖像輸入。LED光源在連續工作10000到30000小時后，亮度衰減，但遠比其他光源效果好。此外，用控制系統使其間斷工作，可抑制發光管發熱，壽命也將延長一倍。

三、響應速度快

LED發光管響應時間很短，響應時間的真正意義是能按要求保證多個光源或一個光源不同區域之間的工作切換，采用專用控制器給LED光源供電時，達到最大照度的時間小于10s。

四、顏色多樣

除了光源的形狀以外，得到穩定圖像輸入的另一方面就是選擇光源的顏色。甚至相同形狀的光源，由于顏色的不同得到的圖像也會有很大的差別。實際上，如何利用光源顏色的技術特性得到最佳對比度的圖像效果一直是光源開發的主要方向。

五、綜合性運營成本低

選用低廉而性能沒有保證的產品，初次投資的節省很快會被日常的維護、維修費用抵消。其他光源不僅耗電是LED光源的2~10倍，而且?guī)缀趺吭戮鸵鼡Q，浪費了維修工程師許多寶貴的時間。而且投入使用的光源越多，在器件更換和人工方面的花費就越大，因此選用壽命長的LED光源從長遠看是很經濟的'。

機器視覺照明技術基礎知識：

1）照射方式

選擇不同的光源，控制和調節照射到物體上的入射光的方向是機器視覺系統設計的最基本的參數。它取決于光源的類型和相對于物體放置的位置，一般來說有兩種最基本的方式：直射光和漫射光，所有其它的方式都是從這兩種方法中延伸出來的。

直射光：入射光基本上來自一個方向，射角小，它能投射出物體陰影；

漫射光：入射光來自多個方向，甚至于所有的方向，它不會投射出明顯的陰影。

2）反射方式

物體反射光線有兩種不同的反射特性：直反射和漫反射。

直反射：光線的反射角等于入射角。直反射有時用途很大，有時又可能產生極強的眩耀。在大多數情況應避免鏡面反射。

漫反散：照射到物體上的光從各個方向漫散出去。在大多數實際情況下，漫散光在某個角度范圍內形成，并取決于入射光的角度。

3）顏色

光譜中很大的一部分電磁波譜是人眼可見的，在這個波長范圍內的電磁輻射被稱作可見光，范圍在400nm至760nm之間（有的人可以觀測到380~780nm），即從紫色380nm到紅色780nm。

色環就是把可見光光譜中的色彩進行排序，形成紅色連接到另一端的紫色。機器視覺中應用的色環通常包括6種不同的顏色，分為兩大類：暖色和冷色。暖色由紅色調構成，冷色來自于藍色調。通常用相反色溫的光線照射，圖像可以達到最高級別的對比度；相同色溫的光線照射，可以有效濾除。因此靈活利用色溫特性，對我們選擇光源很有幫助。

4）明視場和暗視場

明視場是最常用的照明方案，采用正面直射光照射形成。而暗視場主要由低角度或背光照明形成。對于不同項目檢測需求，選擇不同類型的照明方式，一般來說暗視場會使背景呈現黑暗，而被檢物體則呈現明亮。

5）光源分類

目前主要有以下幾種分類方式：

a）顏色

常用光源顏色集中在可見光范圍，主要有白光（復合光）、紅色、藍色、綠色，另外紅外光也比較普及，而紫外光由于各種原因，應用較少。

b）外形

各廠家會根據不同光源外形特性進行分類，也是目前的主流分類，比如環形光源、環形低角度光源、條形光源、圓頂光源（碗光源/穹頂光源）、面光源等。

c）工作原理/特性

按不同的應用方式或者原理進行分類，主要有無影光源、同軸光源、點光源、線光源、背光源、組合光源以及結構光源等。

常見的光源類型及照明方式

1.一般目的的照明（直接照明）：光直接射向物體，得到清楚的影像。

當我們需要得到高對比度物體圖像的時候，這種類型的光很有效。但是當我們用它照在光亮或反射的材料上時，會引起類似鏡面的反光。通用照明一般采用環狀或點狀照明。環光是一種常用的通用照明方式，很容易安裝在鏡頭，可給漫反射表面提供足夠的照明。

2.暗場照明：暗場照明是相對于物體表面提供低角度照明。

使用工業相機拍攝鏡子，如果視野內能看見光源就認為是亮場照明，相反的在視野中看不到光源就是暗場照明。因此光源是亮場照明還是暗場照明與光源的位置有關。通常，暗場照明應用于對表面突起部分的照明或表面紋理變化的照明。

3.背光照明：從物體背面射過來均勻視場的光，通過相機可以看到物面的側面輪廓。

背光照明常用于測量物體的尺寸和方向。背光照明產生很強的對比度。應用背光技術時，物體表面特征可能會丟失。例如，可以應用背光技術測量硬幣的直徑，但是卻無法判斷硬幣的正反面。

4.漫射照明：連續漫反射照明應用于物體表面的反射性或者表面有復雜的角度。

連續漫反射照明應用半球形的均勻照明，以減小影子及鏡面反射。這種照明方式對于完全組裝的電路板照明非常有用。這種光源可以達到170球面度立體角范圍的均勻照明。

5.同軸照明：同軸光的形成——通過垂直墻壁出來的發散光，射到一個使光向下的分光鏡上，相機從上面通過分光鏡看物體。

這種類型的光源對檢測高反射的物體特別有幫助，還適合在周圍環境產生陰影的影響下，檢測面積不明顯的物體。

6.偏振片：只允許振動方向平行于其允許方向的光通過，垂直分量被截止。

針對具體的應用，從眾多的方案中選擇一個最好的照明系統是整個圖像處理系統穩定工作的關鍵。

5個專業攝影布光技巧

導語： 本文選取了5名職業攝影師親身解讀作品在拍攝中的用光技巧。拍攝類型涉及肖像、外景、靜物和廣告等。用光方法按照由淺入深的順序依次展開。既有傳統的用光技巧，也有創意的用光手段。內容豐富，而且配有布光示意圖，非常直觀。

1.入門照明工具：自然光

自然光是攝影師最基本也是最常用到的光源。它時而明亮強烈，時而黯淡柔和;色調有時溫暖，有時冷峻;有時筆直照射，能制造出長長的影子，也有時被云層遮擋發生漫射，不會留下任何陰影。隨著太陽東升西落，自然光能夠做主光、側光、背光和輪廓光。自然光看起來非常自然，而且永遠免費。

Cheyenne Ellis是一位來自洛杉磯，專門拍攝名人肖像和廣告作品的職業攝影師。上面那張照片是她為著名演員哈莉·貝瑞拍攝的系列作品中的一張。在拍攝這張肖像時，他只使用了自然光和反光板。該系列作品曾被《US Weekly》、《Harper's Bazaar》和《Shape》等雜志刊登。你可能會覺得在這樣一個高調的拍攝項目中，攝影師Ellis一定不會只拿著一部相機和一個價值47美元的反光板去拍攝。

但是，自然光和反光板卻是攝影師Ellis最喜歡的組合。她個人網站上展示的作品中洋溢著自然的光線。“我喜歡反光板的簡單和靈活，以及它帶來的風格”，她說?！拔液苌侔逊垂獍逯苯訉χ粩z人，因為這樣光線太強烈。相反，我會將光線‘羽化’，確保被攝人的眼眸中有漂亮的反光。這張照片中的沙灘就像一個巨大的補光板，幫了很大的忙?！?/p>

Cheyenne Ellis設計了一個巧妙的方法，能夠在不需要助手的情況下使用20英寸銀/白色反光板：她坐下，將反光板放在腿上，在拍攝的同時用小臂調整反光板的方向。

2.日光和閃光燈的融合

“Dyad攝影”是位于紐約市布魯克林區的一家攝影工作室，由攝影師Justin和Colleen Picciotti組建，主要拍攝商業和藝術作品。兩人曾拍攝過一個以食物為主題的私人項目，他們從拍攝符號性的圖像開始將這個項目引向了令人驚訝的方向。這些作品乍一看是采用定格技術拍攝的“動態食物”，不像是傳統的展示圖片。但如果你仔細觀看，就會恍然大悟。你看到的作品有些令人震驚，有些令人捧腹。但這些關于食物的作品都不強調物體的三維性，而這正是其它攝影師試圖在自己作品中突出的。

這些作品是千真萬確的、甚至是反傳統的二維圖像。攝影師Piciottis是如何拍攝的呢?正如大多數影室作品一樣，布光發揮了至關重要的作用。上面那張作品中精心制作的意大利面條和肉丸下面的桌椅、地板和餐具實際上是打印出來的照片，而非實物。為了欺騙視覺，讓這個場景看起來像是一次拍攝的照片，在“房間設施”和意大利面的光線上，色溫和密度必須一致。這可不容易，因為桌面的光線來自窗戶，而意大利面的光線則來自閃光燈。

不過作品的用光也讓觀者注意到這些不是平常的商業圖片。例如，攝影師Picciottis故意從落在桌面光線的反方向上向面條打光，他解釋說：“我們選擇將不同方向上的光源結合起來，這能突出對透視的控制?！?/p>

為了在色調較冷的背景中凸顯意大利面，攝影師們選擇了比背景光線色調略暖的燈光。

攝影師們花費了數小時拍攝和打印桌面照片，他們采用白色/銀色反光板和黑布使桌面、椅子和地板的光線層次保持一致。拍攝時他們將裝有利圖Aptus75數碼后背的哈蘇501相機懸掛在桌子上方，使用鏡頭50mm f/4卡爾·蔡司鏡頭。

拍攝好的桌面照片用愛普生Stylus Photo R2400型打印機打印。攝影師Piciottis選用了亞光紙，這是為了避免相紙在二次拍攝中出現反光。

在布置好意大利面后，攝影師用安裝了雷達罩的閃光燈為整個場景照明，這種光線廣而柔，可以模擬窗戶進入的光線?！芭臄z食物時用光的一個技巧是使用方向性更強的光源，能夠拍攝出每個元素的不同紋理，”Piciottis說。“雷達罩可以使我們在不弱化陰影的情況下柔化光線，我們還在意大利面的周圍放置了白色和灰色的補光板，進一步強化陰影并突出光線的方向?！?/p>

雷達罩的使用還增強了畫面中意大利干酪屑的空間感，這也是本作品區別于傳統食物攝影的最富戲劇性的標志。使用雷達罩的另一個好處是：降低雷達罩的角度能夠避免相紙反光。

這張模擬定格攝影作品的布光方式是，Picciottis使用窗戶的自然光為桌面照明，使用寶富圖Acute2 2400WS影室燈(3,245美元)加寶富圖白色雷達罩(352美元)為意大利面打光。影室燈采用PocketWizard無線觸發器(351美元)同步閃光。白色和灰色的補光板幫助增加陰影的密度，強化了陰影并突出了光線的方向。

3.職業外景攝影師將影室移至戶外

外景拍攝的用光可能是對攝影師最嚴峻的挑戰之一。攝影師必須攜帶燈具，自帶或?qū)ふ译娫?，而且還要將環境光線和人工光天衣無縫的結合到一起。

出于以上原因，紐約攝影師Laura Barisonzi在拍攝這張健美模特肖像之初只準備利用自然光和反光板拍攝，這位專業的體育和生活攝影師說，“這比搭設燈光，還要帶著電源簡單多了?！?/p>

但天空中云團滾滾，環境光線也在直射和散射的陽光間交替。攝影師使用的照明策略是利用兩個影室燈壓住陽光，這樣她就不用關心陽光是否直射在模特的身上了。

“對我而言，外景拍攝用光的訣竅是確保充足的電力，”她說。她不喜歡用電池，因為兩次閃光之間的充電時間太長?！叭绻秒姵毓╇姡視庇谕瓿膳臄z，因為我總擔心電池不夠用，所以我通常用發電機為閃光燈供電”。

為保持場地整潔，她也喜歡使用PocketWizard無線觸發器。

模擬陽光的燈光必須做到位置高、質地硬、亮度大，光線還要以約45度的角度向下照射。燈頭的位置太高，燈架就容易被風吹倒，因此每當有風時，Barisonzi會用沙袋增加燈架的重量，還會讓助手在燈架左側扶著更高的燈架。

Laura Barisonzi在拍攝這張作品時使用了2支AlienBees B1600影室燈(每個360美元)，1個GS1型蜂巢，一臺本田EU3200i型發電機提供電力。攝影師使用的相機是尼康D3，24-70mm f/2.8鏡頭。

4.拍攝首飾，光彩就是一切

拍攝反光物體時的布光最難，其中以拍攝首飾最為耗時。最大的挑戰在于要讓沒有生命的物體洋溢著躍動的光芒和生命的光彩。

攝影師David Barowsky和Steven Deviliss每天都要面對這種挑戰，他們是位于紐約市圖片區(Photo District)的“Antfarm攝影”工作室的成員?！　拔覀冴P(guān)注首飾的每一個方面，特別是鉆石，因為它們都很昂貴，”Barowsky說。照片中的Faraone Mennella 18K金手鐲上鑲滿了品相非常好的白鉆、棕鉆和香檳鉆。

“對于這張照片而言，效果全部靠燈光制造，幾乎沒做過后期編輯。當然，我們也需要一個銳度很高的微距鏡頭來捕捉鉆石的切割面和色彩上微妙的變化?！?/p>

拍攝首飾用光時必須一燈一調，對首飾切割面和表面的光線也要做到一面一調。有的首飾在拍攝時需要同時使用10多個燈和反光板?！澳惚仨毑粩嗾{(diào)整一個表面上的光線，直到調整好了為止，”Barowsky解釋到?！鞍褵艄獍才诺木o湊一些，不要讓環境光漏進來影響色溫?！?/p>

背景的反射光可能會造成畫面出現死黑區域，為避免出現這種情況，應在被攝主體周圍布滿燈、柔光罩和反光板。

這張照片在拍攝時使用的是兩個3200WS的布朗Unilite型影室燈頭。手鐲的左右兩側各安置一個，燈前放置有機玻璃板柔光，手鐲放在刷有925銀漆的反光片上。由于燈頭裝有柵格，光線通過有機玻璃后又再次衰減，這樣就可以在黃金上創造出微妙的色調層次。

布置在機位附近的布朗Picolite型閃光燈能發出集中的光線，可以增加鉆石的光澤和閃光，同時手鐲背后設置的燈箱既可以保證背景純凈，也可以在銀色反光片上打出反射光。

準確的曝光控制也非常重要，要做到這一點，攝影師依靠的是曝光直方圖。很多玩攝影的人都會利用直方圖保留照片中高光或陰影部分的細節，拍攝首飾的攝影師則利用直方圖來監控首飾的眩光，確保閃光的部分不會過曝?！芭臄z明亮、耀眼首飾時，控制眩光是主要的挑戰之一，”Barowsky說。

“減少眩光的.一個訣竅是將背景光的直方圖讀數逐步提高到255，如果超過了255，就會出現不必要的眩光?！盇ntfarm攝影工作室的團隊拍攝這兩個鑲鉆金手鐲時使用了1支加裝聚光罩和柵格的布朗Picolite型影室燈(720美元)，2個布朗Unilite型3200WS燈頭(每個1,510美元)，由布朗grafit電源供電。攝影師使用的是仙娜P2 4×5相機，配仙娜54h數碼后背，施耐德120mm f/5.6微距鏡頭，拍攝光圈為f/32。

5.在燈光下保持昏暗

有效地運用燈光是廣告攝影的重要環節。上面這張照片是為本田CRV minivan和混合動力SUV的2010宣傳冊拍攝的，來自洛杉磯的汽車攝影師Jeff Ludes，他和3個助手用了4個小時拍攝了這張照片。

拍攝時的主光是Arri鎢絲燈，攝影師沒有使用電影攝像經常使用的菲涅耳鏡頭。“沒有使用菲涅耳鏡頭的原因是我們想讓光線洋溢在整張照片中，就像路燈的燈光那樣，”Ludes說。

實際上，現場已有的燈光也是整個布光中重要的一部分，所有后加的背景燈都安裝了校正色彩用的醋酸酯濾光片，用來確保輸出燈光的色溫與路燈一致。

攝影師的最終目標是要增加色彩和氛圍，賦予汽車一種感情色彩——樂觀、年輕和都市情懷。但是利用燈光勾勒出汽車的外型也很重要，要表現出汽車的造型、線條、色彩和大小。為了突出主體，在汽車的用光上攝影師選擇了比暖色背景更為明亮的燈光，使藍色的車身更加突出。

考慮到藍色的天空和窗戶的反射，攝影師選擇在黃昏時拍攝這張照片?！霸邳S昏時用光的難點在于燈光要在天亮的時候就準備好，而這個時候根本無法確定燈光的布設位置和亮度水平，”Ludes說?！爱斕柨炻渖綍r，你必須快速準確地調整燈光的最終位置，并在日光和燈光取得完美平衡的一小段時間窗口內進行拍攝。”如果Ludes在整個現場使用2000瓦的燈進行照明，最終在未被燈光照及的區域可能會產生深黑的陰影，這將破壞攝影師拍攝一個充滿活力、洋溢著燈光的街景的構想。Ludes說，“我們經常使用150瓦的小功率燈。”

他解釋說：“大家普遍沒有注意到，在昏暗場景中用光時，小而暗的燈通常比大而亮的燈更合適，太亮的燈只會造成深暗的陰影?！?/p>

其它的拍攝細節?一輛水車澆濕了整條街道，使那些本來陰暗且毫無特色的黑色表面變得富有生氣和充滿光澤。攝影師的團隊甚至還“建造”了前景中的人行道，掩蓋了車輛其實停在馬路中間的事實(被攝車輛其實就停在一條行車道前)。

最終的照片由8張不同的照片合成，每張照片都針對特定的元素進行構圖、布光和選擇。例如針對汽車的側面、后面和輪胎分別進行曝光?！叭绻蛟趽跄喟迳系臒艄夂线m，那么輪轂槽處就會出現很深的陰影，因此有必要對輪胎進行單獨曝光， ”Ludes說。

一張作品就此誕生!

攝影師Jeff Ludes拍攝這張照片使用的燈光包括4支1000W、4支650W、1支2000W和1支350W的Arri鎢絲燈。與Arri鎢絲燈的暖光不同，打在汽車上的燈光由稍冷色的8英尺Kino flo日光熒光燈提供。拍攝使用的相機是阿爾帕Max中畫幅相機，飛思p65+數碼后背和羅敦斯德APO Sironar 35mm f/4.5 HR鏡頭。

機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法

1、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

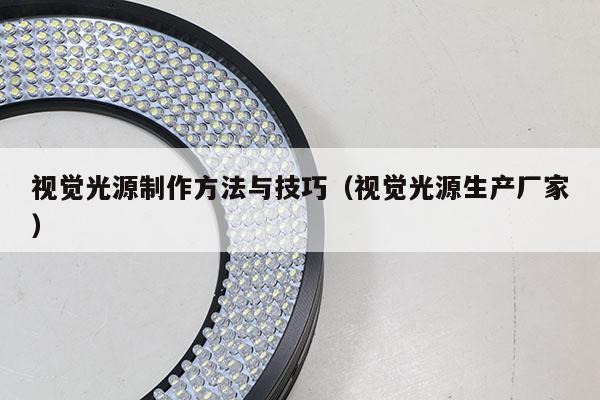

4、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。
