同軸光源分類

本文目錄一覽：

• 1、詳細介紹機器視覺光源的特點和應用
• 2、同軸光源跟平行同軸光源區別
• 3、天然光源和人造光源的分類依據
• 4、OPT機器視覺光源的機器視覺光源分類

詳細介紹機器視覺光源的特點和應用

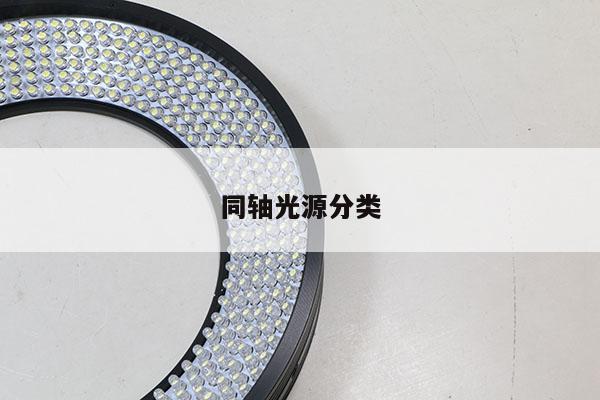

1、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影問題；可選配漫射板導光，光線均勻擴散。

應用領域：PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。

應用領域：機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。

應用領域：金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。

應用領域：系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；

應用領域：用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。

應用領域：合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。

應用領域：陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。

應用領域：適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。

應用領域：CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。

應用領域：VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

同軸光源跟平行同軸光源區別

同軸光源即日常提及的漫反射燈，使用同軸光源檢測產品高光表面時，光源發射的光線垂與鏡頭保持垂直，被檢測物體也與鏡頭垂直，三者在同一軸間，所以被稱之為同軸光源，而平行同軸光源是在同軸光源漫反射照射的基礎上全面提升同軸光源的照射效果。

平行同軸光燈設計增添數倍LED燈，亮度比同軸光源更高。因此有人覺得散熱是平行同軸光源的主要問題。事實上，平行同軸光源采用特殊專利散熱結構，相較于同軸光源，散熱效果更好，照射不會因?yàn)殡妷憾a(chǎn)生閃爍波動，使用壽命是同軸光源的數倍，為了減少光線損失，平行同軸光源在制作和生產時在LED上套用高級鍍膜分光鏡，光線照射物體再返回機器視覺鏡頭中時成像更加清晰。

天然光源和人造光源的分類依據

太陽等恒星都是天然光源，白熾燈.水銀燈.熒光燈和蠟燭等是人造光源。

光源可以分為自然光源（天然光源）和人造光源。太陽、打開的電燈、燃燒著的蠟燭等都是光源。光源是什么光源有哪些分類光源類型從視覺劃分。

1.環形光源：提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角照射陰影。

2.背光源：用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源。

3.條形光源：是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域：金屬表面檢查，圖像掃描，表面。

4.同軸光源：可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。

OPT機器視覺光源的機器視覺光源分類

OPT機器視覺光源共有25大系列

1、 環形光源（OPT-RI系列）

特點：環形光源提供不同角度照射，能突出物體的三維信息，有效解決對角照射陰影問題。高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；可選配漫射板導光，光線均勻擴散。

應用：PCB基板檢測；IC元件檢測；顯微鏡照明；液晶校正；塑膠容器檢測；集成電路印字檢測；通用外觀檢測。

2、 條形光源（OPT-LI系列）

特點：條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。

應用：金屬、玻璃等表面檢查；表面裂縫檢測；LCD面板檢測；線陣相機照明；圖像掃描。

3、 高均勻條形光源（OPT-LIT系列）

特點：高密度貼片LED，高亮度，高散射漫射板，均勻性好；良好的散熱設計確保產品穩定性和壽命；安裝簡單、角度隨意可調；尺寸設計靈活；顏色多樣可選，可定制多色混合、多類型排布非標產品。

應用：電子元件識別與檢測；服裝紡織；印刷品質量檢測；家用電器外殼檢測；圓柱體表面缺陷檢測；食品包裝檢測；燈箱照明；替代熒光燈。

4、 條形組合光源（OPT-LIM系列）

特點：四邊配置條形光,每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。

應用：PCB基板檢測，IC元件檢測；顯微鏡照明，包裝條碼照明；二次元影像測量。

5、 同軸光源（OPT-CO系列）

特點：高密度排列LED，亮度大幅提高；獨特的散熱結構，延長壽命，提高穩定性；高級鍍膜分光鏡，減少光損失；成像清晰，亮度均勻。

應用：此系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測；芯片和硅晶片的破損檢測，Mark點定位；包裝條碼識別。

6、 底部背光源（OPT-FL系列）

特點：用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺；紅白兩用背光源、紅藍多用背光源，能調配出不同的顏色，滿足不同被測物多色要求。

應用：機械零件尺寸的測量；電子元件、IC的引腳、端子連接器檢測；膠片污點檢測；透明物體劃痕檢測等。

7、 側部背光源（OPT-FLC系列）

特點：多次散射發光，局部和整體均勻性都很好；尺寸定制靈活，可以做到較大面積；超薄設計，最薄產品可做到6mm。

應用：大面積電路板電子器件檢測與識別；透視尺寸測量；LCD壞點檢測。

8、 平行背光源（OPT-FP系列）

特點：采用精確光路設計，出射光接近理想平行光，整體結構緊湊。

應用：可以作為背光源用于高精度尺寸測量，也可配合同軸光學系統，用于檢測光滑平整表面的細小劃傷、碰傷等缺陷。

9、 線形光源（OPT-LS系列）

特點：超高亮度；采用柱面透鏡聚光；適用于各種流水連續檢測場合。

應用：線陣相機照明專用；AOI檢測；鍍膜、玻璃表面破損、內部雜質檢則。

10、 線形同軸光源（OPT-LSC系列）

特點：大功率LED，高亮度，保證高度檢測的需要；獨特分光鏡結構，減少光損失；適用于各種流水線連續檢測場合。

應用：線陣相機照明專用；薄膜、玻璃表面破損、內部雜質檢測；高速印刷質量檢測。

11、 點光源（OPT-PI系列）

特點：大功率LED,體積小,發光強度高； 光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。

應用：配合遠心鏡頭使用；用于芯片檢測，Mark點定位；晶片及液晶玻璃底基校正。

12、 球積分光源（OPT-RID系列）

特點：具有球積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖象的照度十分均勻；紅、白、藍、綠、黃等多種顏色可選；可調制出任何顏色。

應用：適合于曲面，表面凹凸不平的工件檢測；適合于表面反光較強的物體表面檢測；包裝檢測；適用于外形相同顏色不同的工件。

13、 平面無影光源（OPT-FC系列）

特點：散射發光，均勻性良好；同時具備無影光和同軸光效果；輕巧、緊湊、便于安裝、節省空間。

應用：食品、煙草、日化用品包裝檢測；電器外殼、零件檢測與測量；高反光、不平整表面字符、圖形檢測、測量與識別等。

14、 無影照射RIH系列（OPT-RIH系列）

特點：實現了四有無影照射效果，不同的工作距離能形成不同的光照環境，可以針對不同的檢測類型使用。

應用：主要應用于表面碰傷、劃傷等缺陷，印刷字符、標志、條碼、指紋、圖文識別等，大多針對幅面較大的矩形目標和幅面較小的不規則目標使用，也可替代普通環形光實現更高均勻性有。

15、 無影照射RIF系列（OPT-RIF系列）

特點：實現了圓形無影照射效果，不同的工作高度能形成不同的光0照環境，可以針對不同的檢測類型使用。

應用：主要應用于表面碰傷、劃傷等缺陷，印刷字符、標志、條碼、指紋、圖文識別等，大多針對幅面較大的圓形目標和幅面較小的不規則目標使用，也可替代普通環形光實現更高均勻性照明。

16、 無影照射RIE系列（OPT-RIE系列）

特點：采用設計獨特的漫射板，將光線經過反射和散射形成雙向、高均勻的圓對稱光場，可以將物體表面細微差異造成的干擾過濾掉，凸顯坡度急劇變化特征。

應用：主要應用于金屬器件邊緣定位、尺寸測量、碰傷檢測等，也可替代普通環形光實現更高均勻性照明。

17、 無影照射RIW系列（OPT-RIW系列）

特點：采用設計獨特的漫射板，將光線經過多次反射，形成多方向、高度均勻的圓對稱光場，可以將物體表面不同坡面都照射均勻。

應用：主要應用于電子配件維修、回收返修、器件安裝定位、表面字符圖案識別和尺寸檢測等，也可替代普通環形光實現更高均勻性照明。

18、 無影照射RIU系列（OPT-RIU系列）

特點：采用特制漫射板將光散射到不同方向，形成漸變球狀分布，使得整個球面目標不同坡度的反光強度都比較一致，過濾局部反光干擾。

應用：主要應用于電子器件、玻璃制品、沖壓金屬件、注塑塑料件等反光表面的字符、圖案檢測與識別等，也可替代普通環形光實現更高均勻性照明。

19、 平行集光光源（OPT-PL系列）

特點：采用大功率LED結合獨特散熱結構，確保光源有足夠的亮度，整體上利用透鏡將通過散射板的光線匯聚起來形成均勻的光束，光線方向性好，接近平行光，可以保持在比較遠的距離，光線都比較集中，可以作為背光或遠距離打光的光源。

應用：遠距離集束光源，實現不同距離下的聚光照明。

20、 對位專用光源（OPT-VA系列）

特點：對位精度高；體積小，集成度高；攝像機接口可選；放大倍數可選。

應用：上下兩工件對準專用，如全自動印刷機、COG等。

21、 AOI專用光源（OPT-RIA系列）

特點：RIA系列光源專用于電路板焊錫檢測；不同角度三色照明，凸顯焊錫三維信息，層次清晰；漫射板導光，光線均勻，減少反光；紅、藍、綠、三色搭配，其它多種顏色可選。

應用：AOI專用光源。

22、 大功率系列光源

特點：原材料為超大功率LED，高密度排布，亮度超過一般光源三倍以上；散熱設計好，發光穩定，壽命長；設計制作靈活，形態多樣；尺寸和發光方向可根據客戶要求定制。

應用：遠距離照明；高速流水線照明；大面積照明。

23、 光纖點光源（OPT-QG15）

特點：采用德國原裝大功率LED燈芯,壽命約為鹵素光源的20倍；亮度控制采用恒流控制方式；一體化

機箱，內置100-240VAC電源；功耗為25W，亮度相當于150W鹵素光。

應用：原使用鹵素?zé)?光纖的應用都可以直接替代；醫療照明；半導體設備；電子器件設備；顯微鏡操作；一般工業照明。

24、 紅外光源

特點：真空波長：850nm，940nm

應用：醫學（血管網識別、眼球定位）；包裝（可以透過塑料包裝）；服裝、紡織；制藥；電子、半導體；LCD、OLED。

25、 紫外光源

特點：真空波長：365nm，385nm

應用：驗鈔；熒光特質檢測；熒光字符、條碼、二維碼識別；玻璃微小缺陷檢測；光化學效應（只能用于抽檢）；產品外殼微小劃傷、碰傷等缺陷檢測。
