圓頂_環形_平面_四面_矩形無影光源

返回列表 來源:admin 瀏覽:16892 發布日期:2023-04-04【
圓頂_環形_平面_四面_矩形無影光源

  無影光源種類介紹(圓頂_環形_平面_四面_矩形無影光源)

  無影光源是機器視覺光源中常用的一種光源,主要利用漫反射面對直射光進行漫反射,使照射在物體表面的光線更加均勻。無影光源可用于曲面檢測,表面有層次的凹凸面、弧面等。金屬表面和玻璃表面等強反射表面的檢查。

  目前很多廠家的無影光源都是基于LED的:

  1、圓頂無影光源

  圓頂無影光源是一種高均勻性光源,高亮度貼片LED發出的光經過球面漫射形成均勻的光。適用于檢測表面有反光和凹凸不平的物體。

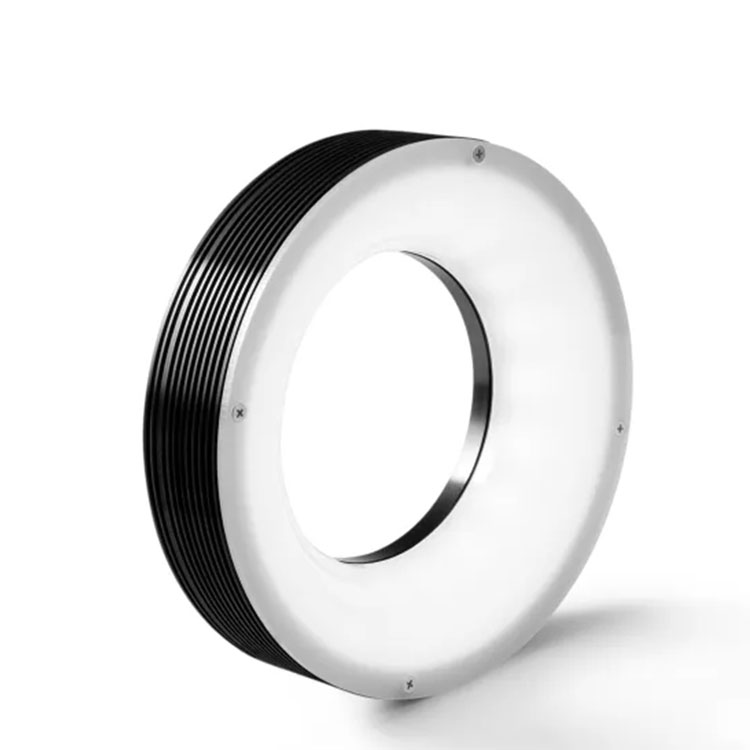

  2、環形無影光源

  無影光源主要用于高光(高反射)表面,可以避免陰影現象,突出成像特征。也可以與擴散板結合使用,使光線更加均勻柔和。

  LED環形低角度無影光源將LED垂直排列在柔性印刷電路板上,并配有高度均勻的擴散板,可以有效地將LED的直射光導向擴散板,通過合成的方法將光線折射散射,產生均勻的光線。用于檢測被測物體的邊緣和劃痕等缺陷。

無影光源

  3、平面無影光源

  扁平無陰影光源發光二極管顆粒密集包圍并固定在擴散板周圍,發射的發光二極管顆粒

  光被有效地引導到漫射板。同時,安裝在漫射體表面的反射膜折射和反射光線,形成非常均勻和全方位的照明光。

  4、四面無影光源

  四面無影光源是一種大面積漫反射光源。這種光源采用特殊的漫反射涂料,LED發出的光通過這種涂料進行漫射,使光線均勻地照射在檢測面上,特別適用于表面不平整的大尺寸物體的檢測。

  5、矩形無影光源

  采用獨特的照明結構,發光二極管發出的光均勻擴散照射。同時,柔性電路板以90度的照射角度固定,折射照射在被測物體上,高效均勻地照射目標區域。主要應用于待測物體需要平衡表面照明,應避免反射或眩光的場合。

  拓展閱讀:

  有影光源

  有影光源,由于其照射的指向性很強,在照射不平整的工件時,會使高靶投射在低靶的平面上形成陰影,因此這類光源可以歸類為陰影光源。有影光源的特點是光源通常只從一個方向照射,而不像無陰影光源,可以從工件上方照射整個。

  一般來說,環形光、條形光、點狀光、線狀光、同軸(平行)光、面狀光等LED光源都可以歸為有影光源。
