江蘇高均勻條形光源設計的簡單介紹

本文目錄一覽：

• 1、OPT機器視覺光源的機器視覺光源分類
• 2、機器視覺光源
• 3、led條形地磚燈是什么？　LED條形地磚燈特點是什么？

OPT機器視覺光源的機器視覺光源分類

OPT機器視覺光源共有25大系列

1、 環形光源（OPT-RI系列）

特點：環形光源提供不同角度照射，能突出物體的三維信息，有效解決對角照射陰影問題。高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；可選配漫射板導光，光線迅陵均勻擴散。

應用：PCB基板檢測；IC元件檢測；顯微鏡照明；液晶校正；塑膠容器檢測；集成電路印字檢測；通用外觀檢測。

2、 條形光源（OPT-LI系列）

特點：條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。

應用：金屬、玻璃等表面檢查；表面裂縫檢測；LCD面板檢測；線陣相機照明；圖像掃描。

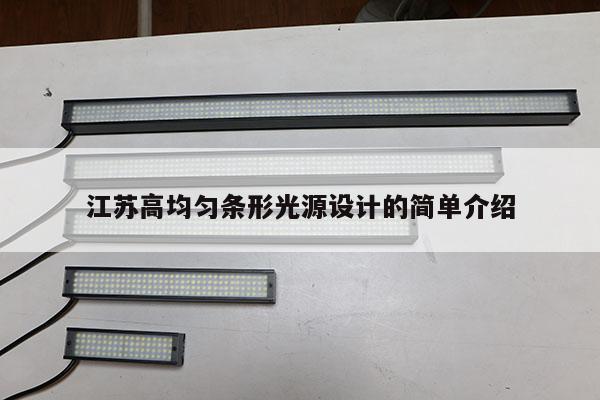

3、 高均勻條形光源（OPT-LIT系列）

特點：高密度貼片LED，高亮度，高散射漫射板，均勻性好；良好的散熱設計確保產品穩定性和壽命；安裝簡單、角度隨意可調；尺寸設計靈活；顏色多樣可選，可定制多色混合、多類型排布非標產品。

應用：電子元件識別與檢測；服裝紡織；印刷品質量檢測；家用電器外殼檢測；圓柱體表面缺陷檢測；食品包裝檢測；燈箱照明；替代熒光燈。

4、 條形組合光源（OPT-LIM系列）

特點：四邊配置條形光,每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。

應用：PCB基板檢測，IC元件檢測；顯微鏡照明，包裝條碼照明；二次元影像測量。

5、 同軸光源（OPT-CO系列）

特點：高密度排列LED，亮度大幅提高；獨特的散熱結構，延長壽命，提高穩定性；高級鍍膜分光鏡，減少光損失；成像清晰，亮度均勻。

應用：此系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測；芯片和硅晶片的破損檢測，Mark點定位；包裝條碼識別。

6、 底部背光源（OPT-FL系列）

特點：用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺；紅白兩用背碰游光源、紅藍多用背光源，能調配出不同的顏色，滿足不同被測物多色要求。

應用：機械零件尺寸的測量；電子元件、IC的引腳、端子連接器檢測；膠片污點檢測；透明物體劃痕檢測等。

7、 側部背光源（OPT-FLC系列）

特點：多次散射發光，局部和整體均勻性都很好；尺寸定制靈活，可以做到較大面積；超薄設計，最薄產品可做到6mm。

應用：大面積電路板電子器件檢測與識別；透視尺寸測量；LCD壞點檢測。

8、 平行背光源（OPT-FP系列）

特點：采用精確光路設計，出射光接近理想平行光，整體結構緊湊。

應用：可以作為背光源用于高精度尺寸測量，也可配合同軸光學系統，用于檢測光滑平整表面的細小劃傷、碰傷等缺陷。

9、 線形光源（OPT-LS系列）

特點：超高亮度；采用柱面透鏡聚光；適用于各種流水連續檢測場合。

應用：線陣相機照明專用；AOI檢測；鍍膜、玻璃表面破損、內部雜質檢則。

10、 線形同軸光源（OPT-LSC系列）

特點：大功率LED，高亮度，保證高度檢測的需要；獨特分光鏡結構，減少光損失；適用于各種流水線連續檢測場合。

應用：線陣相機照明專用；薄膜、玻璃表面破損、內部雜質檢測；高速印刷質量檢測。

11、 點光源（OPT-PI系列）

特點：大功率LED,體積小,發光強度高； 光纖鹵素?zé)舻奶娲罚绕溥m合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。

應用：配合遠心鏡頭使用；用于芯片檢測，Mark點定位；晶片及液晶玻璃底基校正。

12、 球積分光源（OPT-RID系列）

特點：具有球積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖象的照度十分均勻；紅、白、藍、綠、黃等多種顏色可選；可調制出任何顏色。

應用：適合于曲面，表面凹凸不平的工件檢測；適合于表面反光較強的物體表面檢測；包裝檢測；適用于外形相同顏色不同的工件。

13、 平面無影光源（OPT-FC系列）

特點：散射發光，均勻性良好；同時具備無影畝吵戚光和同軸光效果；輕巧、緊湊、便于安裝、節省空間。

應用：食品、煙草、日化用品包裝檢測；電器外殼、零件檢測與測量；高反光、不平整表面字符、圖形檢測、測量與識別等。

14、 無影照射RIH系列（OPT-RIH系列）

特點：實現了四有無影照射效果，不同的工作距離能形成不同的光照環境，可以針對不同的檢測類型使用。

應用：主要應用于表面碰傷、劃傷等缺陷，印刷字符、標志、條碼、指紋、圖文識別等，大多針對幅面較大的矩形目標和幅面較小的不規則目標使用，也可替代普通環形光實現更高均勻性有。

15、 無影照射RIF系列（OPT-RIF系列）

特點：實現了圓形無影照射效果，不同的工作高度能形成不同的光0照環境，可以針對不同的檢測類型使用。

應用：主要應用于表面碰傷、劃傷等缺陷，印刷字符、標志、條碼、指紋、圖文識別等，大多針對幅面較大的圓形目標和幅面較小的不規則目標使用，也可替代普通環形光實現更高均勻性照明。

16、 無影照射RIE系列（OPT-RIE系列）

特點：采用設計獨特的漫射板，將光線經過反射和散射形成雙向、高均勻的圓對稱光場，可以將物體表面細微差異造成的干擾過濾掉，凸顯坡度急劇變化特征。

應用：主要應用于金屬器件邊緣定位、尺寸測量、碰傷檢測等，也可替代普通環形光實現更高均勻性照明。

17、 無影照射RIW系列（OPT-RIW系列）

特點：采用設計獨特的漫射板，將光線經過多次反射，形成多方向、高度均勻的圓對稱光場，可以將物體表面不同坡面都照射均勻。

應用：主要應用于電子配件維修、回收返修、器件安裝定位、表面字符圖案識別和尺寸檢測等，也可替代普通環形光實現更高均勻性照明。

18、 無影照射RIU系列（OPT-RIU系列）

特點：采用特制漫射板將光散射到不同方向，形成漸變球狀分布，使得整個球面目標不同坡度的反光強度都比較一致，過濾局部反光干擾。

應用：主要應用于電子器件、玻璃制品、沖壓金屬件、注塑塑料件等反光表面的字符、圖案檢測與識別等，也可替代普通環形光實現更高均勻性照明。

19、 平行集光光源（OPT-PL系列）

特點：采用大功率LED結合獨特散熱結構，確保光源有足夠的亮度，整體上利用透鏡將通過散射板的光線匯聚起來形成均勻的光束，光線方向性好，接近平行光，可以保持在比較遠的距離，光線都比較集中，可以作為背光或遠距離打光的光源。

應用：遠距離集束光源，實現不同距離下的聚光照明。

20、 對位專用光源（OPT-VA系列）

特點：對位精度高；體積小，集成度高；攝像機接口可選；放大倍數可選。

應用：上下兩工件對準專用，如全自動印刷機、COG等。

21、 AOI專用光源（OPT-RIA系列）

特點：RIA系列光源專用于電路板焊錫檢測；不同角度三色照明，凸顯焊錫三維信息，層次清晰；漫射板導光，光線均勻，減少反光；紅、藍、綠、三色搭配，其它多種顏色可選。

應用：AOI專用光源。

22、 大功率系列光源

特點：原材料為超大功率LED，高密度排布，亮度超過一般光源三倍以上；散熱設計好，發光穩定，壽命長；設計制作靈活，形態多樣；尺寸和發光方向可根據客戶要求定制。

應用：遠距離照明；高速流水線照明；大面積照明。

23、 光纖點光源（OPT-QG15）

特點：采用德國原裝大功率LED燈芯,壽命約為鹵素光源的20倍；亮度控制采用恒流控制方式；一體化

機箱，內置100-240VAC電源；功耗為25W，亮度相當于150W鹵素光。

應用：原使用鹵素?zé)?光纖的應用都可以直接替代；醫療照明；半導體設備；電子器件設備；顯微鏡操作；一般工業照明。

24、 紅外光源

特點：真空波長：850nm，940nm

應用：醫學（血管網識別、眼球定位）；包裝（可以透過塑料包裝）；服裝、紡織；制藥；電子、半導體；LCD、OLED。

25、 紫外光源

特點：真空波長：365nm，385nm

應用：驗鈔；熒光特質檢測；熒光字符、條碼、二維碼識別；玻璃微小缺陷檢測；光化學效應（只能用于抽檢）；產品外殼微小劃傷、碰傷等缺陷檢測。

機器視覺光源

可以了解下51camera自主研發的機器視覺光源

ZQA-3000W?為51camera自主研發，專為復雜環境下視覺照明余轎閉使用的光源。具有照射范圍大，亮度高，亮度穩定等優點。在高速頻閃的工作模式下可以精準控制豎裂點亮?xí)r刻及點亮?xí)r間；可以在高速、遠距離、大范圍、危險環境、高溫、光線干擾等各種環境下為視覺系統提供可靠的照明。

ZQA-3000W?選用超高品質材料，瞬間亮度超高、穩定性好。在指定大小區域內，可以達到?1000000Lux?以上瞬間亮度。產品可無衰減點亮?10^8?次以上。

ZQA-3000W?采用獨有技術，可瞬間增量至普通光源的十倍以上。?驅動電路為自主研發電路，點亮?xí)r間可做?us?級調節，可提供反接保護，過載保護等。

應用場景

公路智能交通

軌道交通

隧道檢測

大型工件定位及檢測

機器人抓取

安全與監控

醫藥生產

化學生產

高溫帆滲狀態下物體檢測

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

led條形地磚燈是什么？　LED條形地磚燈特點是什么？

導語：現在幾乎每一個家庭都會在自己的地面上鋪設一層地磚，在地面鋪設地磚不僅可以使地面看起來更加的美觀，而且能夠一定程度上保護地面。隨著科學技術的發展，在一些特殊場合，為了烘托氣氛，在地面上會安裝一些led條形地磚燈。led條形地磚燈是一種能夠發出各種顏色光的LED燈制作的地磚。下面就由小編來為大家詳細介紹一下什么是led條形地磚燈以及l(fā)ed條形地磚燈的特點。

LED條形地磚燈概述

LED條形地磚燈是一款專為地下廣場建筑物輪廓設計的高科技產品，可多條燈具可級聯組成

LED條形地磚燈色彩鮮艷，炫彩迷人。采用三基色(R、G、B)組成，可顯示六萬多種顏色，播放幻彩和視頻效果均可實現。LED條形地磚燈控制方式獨特：采用DMX512改進版SDMX512控制方式控制，打破DMX512控制方式控制點數的缺點，克服RS-485通訊的不足，是一款專為L(zhǎng)ED條形地磚燈研發的控制系統。

LED條形地磚燈特點

燈體采用高強度不銹鋼材料，表面抗老化靜電噴塑處理，自潔、抗腐蝕性強。

面罩采用全新鋼化玻璃燈罩，抗沖擊、耐摩擦。

采用高品質LED產品，穩定性高，壽命長，達到低投資高回報。

可進行DMX512系統控制，變化多彩、流水、夢幻效果。

綠色環保無污染：冷光源設計，無熱輻射，對眼睛和皮膚無任何傷害。不含鉛、等污染元素，實現了真正意義上的綠色

人性化結構設計，燈具安裝與維護更輕松。適合多種應用場合需求。

燈具設計充分散熱，面蓋溫度較低，安全，保護性好。

　　LED條形地磚燈主要部件說明：

1、LED光源(發光二極管)

(1)、發光角度120?度，紅、綠、藍光的正面中間值亮度分別為：紅：650MCD?綠：1500MCD?藍：400MCD,是同等產品的2倍以上的亮度，從而達到采用更少電能轉換更多光能的效果。*終使整個項目更加節能。

(2)、由于我們采用了120?度角SMD5050全彩LED?作為光源，再加上這款LED?有良好的配光，所以我們的產品能確保在任何角度觀看都不會產生暗區現象,并且不會出現偏色現象

(3)、電路保護措拖設計在每顆LED內部增加了齊納二極管，從而起到靜電保護作用。

(4)、LED光電參數：

產品?Par?Numder順向電壓?VF(V)發光強度?IV(mcd)主波長?λd(nm)反向電流?IR(uA)可視角度?Power?Angle(deg)

紅(R)1.8-2.4500-700620-63010120

綠(G)3.0-3.81300-1500515-52510120

藍(B)3.0-3.8350-400465-47510120

3、驅動器件(IC)采用臺灣進口恒流驅動IC,功耗低，壽命長，質量穩定，輸出穩定的電流供給LED燈。

4、PCB(印刷電路板)全鋁基銅鉑鍍金板材吸水性低，防潮性能優秀具有柔韌性好、不易折斷、高低溫不易變形等特點.

5、鋼化玻璃：采用透明或磨砂超白鋼化玻璃，耐候性能強，高透光性，抗UV(紫外線)2年以上不變色、抗沖擊、耐高低溫的能力大大優于國內產品。厚度大于8-15mm，確?？箵魪?qiáng)度。

6、專用鍍金數據防水連接頭由于數據信號對防水要求極高因此對防水連接頭的設計也頗為講究;精心設計的螺旋鎖緊式防水結構，操作方便，性能可靠。連接頭防水墊圈采用高彈性耐候硅膠制成，具有持久高彈性，抗老化等特點。金屬插拔端子采用優質銅件并做表面鍍金處理，抗氧化能力強，并確保牢固接觸及優良的導電性能。防水接頭內加入專用抗氧化劑，再次提高防潮和防水性。

7、全密封防水：內部燈板采用透明電子有機硅膠全密封灌膠工藝，從而使燈板上的電子元器件和燈不和空氣接觸，使元器件不容易被腐蝕和防水性能更加可靠。(當PC外殼進水情況下，燈板浸泡水中依舊正常工作)。

優點

LED條形地磚燈防水驅動電源，可直接埋在地里面，方便走線，維護簡單

結束語：通過小編上面的介紹，相信大家對于什么是led條形地磚燈以及l(fā)ed條形地磚燈的特點已經有了一定的了解。led條形地磚燈是一種非常優質的地磚，不僅具有傳統地磚裝飾地面的功能，而且能夠發光，烘托氣氛，而且也能起到保護地面的作用。小編這里推薦大家選擇一些大品牌的led條形地磚燈因?yàn)榇笃放频膌ed條形地磚燈質量都是比較可靠的。!希望通過小編上面的介紹，能夠幫助大家了解到led條形地磚燈和led條形地磚燈的特點。
