條形碼讀取器光源,條形碼讀取原理

本文目錄一覽：

• 1、條形碼是怎么被識別的？
• 2、讀碼器為什么需要外置光源
• 3、條形碼的工作原理是什么？

條形碼是怎么被識別的？

01

條形碼閱讀器以發光二極管為光源，將光線照到條形碼上，條形碼上“空”的部分反射高，“條”的部分反射率低。反射的光經透鏡聚焦及光柵隔離，由光敏元件接收。就得到一組高低不同的電平信號，再經譯碼裝置凳腔睜轉換成一組數字信號。這樣就能識別條形碼了。

在超級市場或圖書館，常?？吹绞浙y員或管理員將商品或圖書外包裝上的條形碼放在條形碼閱讀器上輕輕劃過，電腦顯示屏上就會立刻出現該商品或圖書的名稱、單價等等，這是怎么一回事呢？這實際上是計算機聯機系統通過條形碼閱讀器讀入條形碼數據，根據讀入的數據在計算機數據庫內檢索相應信息，然后將結果顯示出來的過程。

條形碼閱讀器是怎樣讀取條形碼的呢？最常見的條形碼閱讀器有筆式、卡槽式、圖像傳感器式和激光式等，它們的發光光源有發光二極管、激光和其他光源形式，按工作方式可分為移動式和固定式兩種。

筆式條形碼棗歲閱讀器以發光二極管為光源，是一種移動式（手持式）條形碼閱讀器。操作時只要將筆頭有小口的一端對準條形碼，與條形碼成垂直方向作勻速直線運動，條形碼信號便通過電纜進入計算機。

由光源發出的光，經透鏡聚焦、反射鏡反射，將光線照到條形碼上，條形碼上“空”的部分反射率高，“條”的部分反射率低。反射的光經透鏡聚焦及光柵隔離，由光敏元件接收。由于“空”、“條”之間的反射光強度不同，在筆式條形碼閱讀器移動時，就得到一組高低不同的電平信號，再經譯碼裝置轉換成一組數字信號。如果筆式條形碼閱讀器移動得不均勻，則得到的信號就不準確。

卡槽式條形碼閱讀器與筆式條形碼閱讀器的工作原理是相同的圓扒。通常是將卡槽式閱讀器安裝在固定的位置上，例如安裝在收銀機的工作臺上。在工作時只要將印有條形碼的地方在卡槽閱讀器頭上劃過，即可讀取條形碼信息。

圖像傳感器式和激光式條形碼閱讀器都不需要閱讀器和條形碼之間作相對運動，只要將條形碼靠近閱讀器，不必接觸，就能可靠地讀出條形碼信息。但這兩種裝置價格比較昂貴。

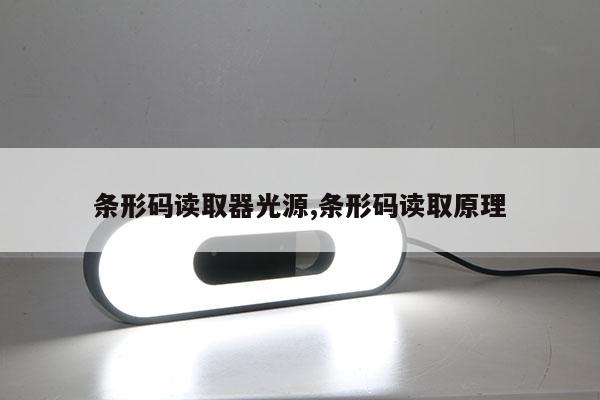

讀碼器為什么需要外置光源

光源用在讀碼器上可以使一鏈盯維碼或二維碼的特征更加明顯，提高解碼成功率。

在數字時代，智能讀碼棚兆和器已成為生產型企業業務轉型過程中不可或缺的工業智能設備。尤其是對于物流、汽車、鋁電、電子、物流、食品、包裝、醫藥等行業，擁有智能讀碼器就能夠進一步起到降本增效的重要作用，還能促進各大企業生產與發展。

一維碼/二維碼是按照一定的編碼規則排列，用以表達一組信息的圖形標識符。主要用于產品的追蹤追猜汪溯，生產控制，自動識別，特別是與目前新興的RFID技術一起構成"物聯網"的硬件系統之一。

一維碼:即俗稱的"條形碼"，在目前流通的所有商品如超市售出的所有產品上我們都能找到這類標識。

二維碼:是一維碼的升級版。由于其比一維碼能包含更多的信息、更高的可讀取率，目前在越來越多的產品上使用了二維碼?！痉种C(jī)構，遍布全國】

想了解更多關于讀碼器的相關知識，建議到研祥金碼官網了解一下，研祥金碼業務主要涵蓋新能源、鋰電、半導體、電子元件、包裝、家用電器、汽車、食品、醫藥、物流及自動化設備等領域。公司產品自上市以來，已在華為、京東方、海信、小米、創維、長虹、比亞迪、美的、大疆、富士康、元?dú)馍值戎髽I(yè)得到廣泛應用，深受贊譽與信賴。

條形碼的工作原理是什么？

條形碼的租好工作原理：

要將按照一定規則編譯出來的條形碼轉換成有意義的信息，需要經歷掃描和譯碼兩個過程。物體的顏色是由其反射光的類型決定的，白色物體能反射各種波長的可見光，黑色物體則弊陸鉛吸收各種波長的可見光.

所以當條形碼掃描器光源發出的光在條形碼上反射后，反射光照射到條碼掃描器內部的光電轉換器上，光電轉換器根據強弱不同的反射光信號，轉換成相應的電信號。

條形碼技術具有以下幾個方面的優點

1、輸入速度快：與鍵盤輸入相比，條形碼輸入的速度是鍵盤輸入的5倍，并且能實現“即時數據輸入”。

2、可靠性高：鍵盤 輸入數據出錯率為三百分之一，利用光學字符識別技術出錯率 為萬分之一，而采用條形碼技術誤碼率低于百萬分之一。

3、采集信息量大：利用傳統的一維條形碼一次可采集幾十位字符的信息，二維條形碼更可以攜帶數千個字符的信息，并有一定的自悉嫌動糾錯能力。
