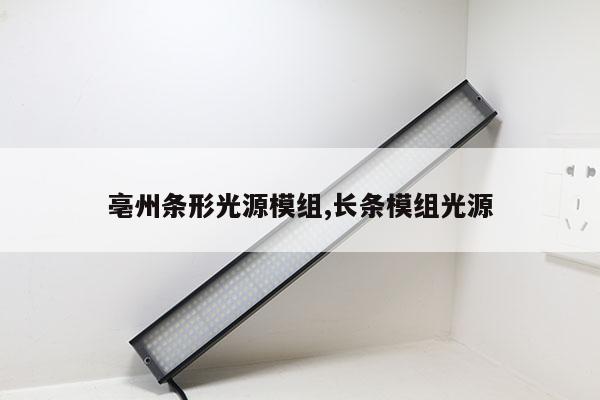

亳州條形光源模組,長條模組光源

本文目錄一覽：

• 1、背光源技術與生產工藝
• 2、米蘭極光條形光源模組怎么鏈接
• 3、什么是led光源模組？led光源模組安裝介紹

背光源技術與生產工藝

二戰時期使用超小型鎢絲燈作為飛機儀表的背光源，這即最初的背光源，代表了背光源發展的開始。隨后，經過十幾年發展，如今背光源已經成為電子獨立學科，并逐步形成研究開發熱點，背光源技術與生產工藝亦逐漸成熟，

下面小編將為大家簡要介紹一下背光源的技術并以led背光源為例介紹一下背光源的生產工藝。

背光源技術

用于背光源的光源

在背光源的設計中，所用光源的選用是很重要的。目前常用的光源包括點狀光源：LED(發光二極管);線狀光源：CCFL(冷陰極熒光管)、HCFL(熱陰極熒光管);面狀光源：EL(電致發光片)、OELD(有機電致發光片)、FED(平板場發射)，選用不同的光源也就決定了背光源的功耗、亮度、顏色以及使用條件和使用壽命等特性。

2、背光源模組的技術

導光板的光學技術是目前光源模組中最核心技術，目前主要有印刷形和射出成型形二種導光板形式。因?yàn)橛∷⑿纬杀镜?，所以在過去較長時間內成為主流技術，但其主要缺點是合格品不高，而目前LCD產品要求更精密的導光板結構，射出成型形導光板必然成為背光源發展主流，但相應的模具技術難題只有少數大廠能夠克服。

LED背光源生產工藝

清洗：采用超聲波清洗PCB或LED導線架，并烘乾。

裝架：在LED芯片(大圓片)底部電極備上銀膠后進行擴張，將擴張后的芯片(大圓片)安置在刺晶臺上，在顯微鏡下用刺晶筆將管芯一個一個安裝在PCB或LED支架相應的焊盤上，隨后進行燒結使銀膠固化。

3、壓焊：用鋁絲或金絲焊機將電極連接到LED管芯上，以作電流注入的引線。LED

直接安裝在PCB上的，一般采用鋁絲焊機。(制作白光TOP-LED需要金線焊機)

4、封裝：通過點膠，用環氧將LED管芯和焊線保護起來。在PCB板上點膠，對固化后膠體凳搏形狀有嚴格要求，這直接關系到背光源成品的出光亮度。這道工序還將承擔點螢光粉(白光LED)的任務。

5、焊接：如果背光源是采用SMD-LED或其他已封裝的LED,則在裝配工藝之前，需要將LED焊接到PCB板上。

6、切膜：用沖床模切背光源所需的各種擴散膜、反光膜等。

7、裝配：根據圖紙要求，將背光源的各種材料手工安裝正確的位置。

8、測試：檢查背光源光電參數及出光均勻性是否良好。

9、包裝：將成品按要求包裝、入庫。

背光源的分類

背光源目前按光源類型主要有EL、CCFL及LED三種背光源類型，依光源分布位置不同則分為側光式和直下式(底背光式)。以下是它們的簡單介紹。

1、邊光式。即將線形或點狀光源設置在經過特殊設計的導光板的側邊做成的背光源。根據實際使用的需要，又可做成雙邊式，甚至三棗正祥邊式。邊光式背光一般可做的很薄，但光源的光利用率較小，且越薄利用率越小，最大約50[[[%]]]。其技術核心是導光板的設計和制作。邊光式最常用的有LED燈背光和CCFL背光。隨著LCD模組不斷向更亮、更輕、更薄方向發展，側光式CCFL式背光源成為目前背光源發展的主流。

1)、LED燈背光。LED燈又稱發光二極管，比起其它光源，單個LED燈的功耗是最小的。從藍到紅，LED燈有很多種顏色，另外還有一種特殊的顏色是白色。在各種顏色里，可大致分為高亮和低亮的兩種。?由于白色是混合色，無可標識的波長值，因此，以其在色度圖上的坐標值來表示。?我們自定義為“冷白色”和“暖白色”兩種。在各種顏色里，都存在顏色偏差的問題，其中藍色和白色表現的較為明顯，尤其是白色，現在LED的供應商也無法對其進行有效的控制。

2)、CCFL背光。此種背光的最大優點是亮度高，所以面積較大的黑白負相、藍模負相和彩色液晶顯示器件基本上都采用它。理論上，它可以根據三基色的配色原理做出各種顏色。其缺點是功耗較大，還需逆變電路驅動，而且工作溫度較窄，為0~60度之間，而LED等其它的背光源都可達到-20~70之間。

2、底背光式。是一個有一定結構的平板式的面光源，可以是一個連續均勻的面光源，如EL或平板熒光燈;也可以是一個由較多的點光源構成，如點陣LED或白熾燈背光源等。常用的是LED點陣和EL背光。

1)?EL背光。即電致發光，是靠熒光粉在交變清喊電場激發下的本征發光而發光的冷光源。其最大的優點是薄，可以做到0.2~0.6mm的厚度。缺點是亮度低，壽命短(一般為3000~5000小時)，需逆變驅動，還會受電路的干擾而出現閃爍、噪聲等不良。EL的驅動有逆變器、Driver?IC驅動兩種。因?yàn)槟壳癉river?IC的頻率和負載輸出電壓達不到EL的典型條件(400Hz、AC100V)，所以亮度較逆變器驅動更為低。最近也陸續有白光(全色)EL和LCD背光源出來。但由于亮度較暗其基本上用于4英寸以下小尺寸液晶顯示。如:手機、PDA、游戲機等。全色(白光)、大尺寸亮度背光源，現在主流仍然是用CCFL做光源。

2)LED底背光。優點是亮度好，均勻性好。缺點是厚度較大(大于4.0mm)，使用的LED數量較多，發熱現象明顯。一般采用低亮的顏色進行設計，而高亮的顏色由于成本高基本上不考慮。

以上就是小編給大家介紹的背光源技術和生產工藝以及背光源的分類等相關知識的介紹了。希望能夠幫到大家。

土巴兔在線免費為大家提供“各家裝修報價、1-4家本地裝修公司、3套裝修設計方案”，還有裝修避坑攻略！點擊此鏈接：【;wb】，就能免費領取哦~

米蘭極光條形光源模組怎么鏈接

1、首先米蘭極光條形光源模組鏈接需要確定好安裝的態棗位置，然后根據安裝位置來定燈具的尺寸。

2、其次把條形光源轎信放在需要安帆帆拆裝的地方，并固定住。

3、最后在條形光源的正下方放置電源線及插頭，并連接至220v電源上（注意要接牢），再接通電源即可使用。

什么是led光源模組？led光源模組安裝介紹

不知道大家有沒有聽說過led光源模組，很多人對于led光源模組都是陌生的。但是大家對于led燈很熟悉，很多的朋友的家里都是有l(wèi)ed燈的。led光源正敏模組就是如何去制作led燈，就是 led光源 的原理制作。那么我們就一起看看led光源模組怎么裝的吧。

led光源模組百科

概念

LED模組是LED產品中應用比較廣的產品，在結構方面和電子方面也存在很大的差異，簡單的就是用一個裝有LED的線路板和外殼就成了一個LED模組，復雜的就加上一些控制，恒流源和相關的散熱處理使LED壽命和發光強度更好。

應用

主要用于展示廣告字體(壓克力、吸塑)和標識的夜間效果，它以文字或標識為媒介，安裝在樓宇頂部或墻面，既能表現標識白天效果,又能利用LED作為發光光源，在夜間表現出另外一種效果，再配以LED照明應用控制系統，對文字或標識進行動態視頻控制，在一些娛樂氣氛較濃的場所， LED光源 模組已經成了企業展示自我形象的最重要的選擇之一。

參數

1顏色：按顏色種類可以分為單色、七彩、全彩單點控制三種。2電壓：12V的低壓模組是比較普遍的。在連接電源和控制系統的時候一定要檢查電壓值的正確性，才能通電，否則就會損壞LED模組。3

工作溫度：就是說LED正常工作的溫度。通常情況在-20℃～+60℃之間。4發光角度：一般以廠家提供的LED的發光角度為L(zhǎng)ED模并巧組的角度。5亮度：我們通常在LED模組中所說的亮度通常是發光強度和流明度。

6防水等級：如果要戶外用LED模組的話這個參數就很重要了，通常情況在全露天的情況最好防水等級要達到IP68。7尺寸：就是通常所說的長 寬 高等尺寸。8單條連接的最大長度：就是在一條串聯LED模組中，所連接的LED模組的個數。9功率:基本上LED模組的功率=單個LED的功率 Ⅹ LED的個數 Ⅹ 1.1。

分類

按顏色種類可以分為單色、七彩、全彩單點控制三種，單色就是單種顏色的模組，一般有紅色、綠色、黃色、白色等等是比較常用的;七彩LED模組就是由七種不同顏色進行變換的模組產品，它色彩更多，更有變化性;全彩LED模組與七彩相比則更豐富，它可以實現全真的色彩變幻，不僅非常漂亮，而且動感十足，也更能吸引人的眼球。

按單顆LED的功率又可以分為小功率(0.3W以下)、中功率(0.3-0.5W)、大功率(1W及以上)三種，大功率的模組比小功率在亮度上更高，而且使用時間也更長，是以后整個LED照明的發展趨勢，更具備實用性。按密封性又可以分為防水和不防水兩種。防水和不防水的模組主要是看應用環境來區分的，一般防水的LED模組可以運用于戶外照明和宣傳使用，它不會因?yàn)檫M(jìn)水而發生問題，更適合惡劣的環境應用，而不防水模組則主要是室內用的比較多。

當然，防水的模組比不防水的在價格上也要高一些。按照LED的形狀LED模組分為：直插式LED模組，食人魚LED模組，貼片LED模組。

要求

LED的電壓在2-9v不等，功率也有較寬絕清鍵的范圍，具體選用哪種LED還要看這個模組作為一個產品來說的技術要求。比如這個LED模組需要輸出10lm的光，外觀上看用兩顆LED比較好，就可以選擇5lm一顆的LED。結合顏色(LED電壓與顏色有關)、溫度、品質等其他因素，就可以找到一款合適產品的LED。

使用說明

一、現階段用上發光字的光源主要以常規設置輸入電壓都為DC12V的LED三燈、五燈、六燈的光源模組比較普遍，需要通過恒壓的開關電源輸出的DC12V

為電源，所以要注意安裝發光字時如果沒有安裝開關電源，切忌不要將發光字或者LED光源模組直接入市電交流220V通電，否則會將LED光源因?yàn)殡妷哼^(guò)高而燒壞。

二、為避免開關電源長期滿負荷工作，開關電源與LED負載功率最佳為1：0.8，按照如此配置產品使用壽命會更加的安全持久。

三、如果模組超過25組時，應先分開連接，再由大于1.5平方毫米的優質銅芯線并聯在一起連接到發光字箱體外，電源線長度應該盡可能短，如超過3米必須適當增加線徑，模組末端不用的連線為避免短路一定要剪斷粘貼一定要牢固，必要時用自攻螺絲固定不防水系列戶外使用時，槽型字必須做好防水措施;

四、要有足夠亮度。模組間距可視亮度需要在3至6CM之間，字的厚度可選5至15CM之間。適用于發光字的LED光源有兩種：食人魚和小草帽。食人魚發光模組適用于字墻高度在8-15cm間的發光字。

五、在使用LED發光模組的過程中，一定要注意電壓降的問題。千萬不要只做一條回路，從首串聯尾。這樣做不僅會使首尾之間由于電壓不同而導致亮度不一致，還會產生單路電流過大燒毀線路板的問題。正確的做法是盡量多并聯些回路，以保證電壓和電流的分配合理。

六、字腔內部如需使用防腐材料，最好是用白色底漆，以增加其反光系數。

led光源模組安裝步驟

1.光源模塊數量預算采用等間距排布，在計算機上模擬光源模塊分布，初步預算所需光源模塊數量。模塊間距可視亮度需要在3-150px之間，字的厚度可選擇5-325px之間。

2. 計算電源功率，設計配電方案預算的LED光源模塊數量×單個光源模塊的功率=耗電總功率。建議電源選配要留有余量，按額定功率80%使用。

3.安裝LED光源模塊A：清潔安裝表面 B：用雙面不干膠粘在模組底部。C：均勻排布，接好連線。D：裝上字槽面板并測度效果。E：最終成品

led光源模組注意事項

1.LED模塊的極性：紅色線接電源正級，白色線接電源負極。

2. 亞克力透光蓋板離LED模塊的垂直高度應大于5公分，小于13公分，以避免在蓋板表面產生光斑現象或光暗現象;亞克力板不同材料的透光率及散光性對高度及均勻性有很大影響，需注意選擇。

3.工作電壓：注意LED模塊的電壓與開關電源的電壓一致性。

4.粘貼牢固：確保貼在燈箱字內的LED模塊牢固可靠，必要時用螺絲釘固定。

5.電線長度：電源線長度盡可能短(建議不超3米)，大于等于 18AWG#，超過3米應適當增加線徑。
