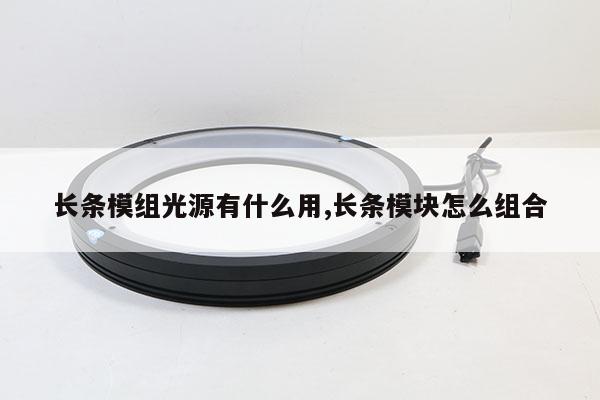

長條模組光源有什么用,長條模塊怎么組合

本文目錄一覽：

• 1、什么是光源?分為哪幾類?
• 2、什么是光源？光源有哪些分類？各舉兩個例。
• 3、什么是led光源模組？led光源模組安裝介紹
• 4、LED背光源模組是怎么一個概念！它包括什么硬件和軟件嗎？？
• 5、燈光直通模塊的作用

什么是光源?分為哪幾類?

光源是一個物理學名詞，宇宙間的物體有的是發光的，有的是不發光的，我們把自己能發光且正在發光的物體叫做光源。太陽、打開的電燈、燃燒著的蠟燭等都是光源。

1、照明光源

照明光源是以照明為目的，輻射出主要為人眼視覺的可見光譜（波長380～780nm）的電光源。其規格品種繁多，功率從0.1W到20kW，產量占電光源總產量的95%以上。

2、輻射光源

輻射光源是不以照明為目的，能輻射大量紫外光譜（1～380nm）和紅外光譜（780～1×106nm）的電光源，它碼搜包括紫外光源、紅外光源和非照明用的可見光源。

以上兩大類光源均為非相干光源。此外還有一類相干光源，它通過激發態粒子在受激輻射作用下發光，輸出光波波長從短波紫外直到遠紅外，這種光源稱為激光光源。

3、穩定光源

光纖通信技術中，進行光纖衰耗的測量，連接損耗的測量、活動連接器損耗以及光電器件或光收端機靈敏緩模纖度的測量，光源是不可缺少的信號源。

4、背光源

光源模組中最核心技術為導光板的光學技術，主要有印刷形和射出成型形二種導光板形式，其它如射出成型加印刷，激光打點，腐蝕等占很少比例，不適合批量生產原則。

印刷形因?yàn)槠涑杀镜驮谶^(guò)去較長時間內成為主流技術，但合格品不高一直是其主要缺點，而LCD產品要求更精密的導光板結構，射出成型形導光板必然成為背光源發展主流，但相應的模具技術難題只有少數大廠能夠克服。偉志公司導光板的光學技術主要采用印刷形和射出成型形二種導光板形式。

擴展資料：

光源常見設備

1、白熾燈

白熾燈又稱鎢絲燈、燈泡，是將燈絲通電擾仿加熱到白熾狀態，利用熱輻射發出可見光的電光源。由電流通過燈絲加熱至白熾狀態產生光的一種光源。是最早出現的電燈，用耐熱玻璃制成泡殼，內裝鎢絲。

泡殼內抽去空氣，以免燈絲氧化，或再充入惰性氣體（如氬），減少鎢絲受熱蒸發。因燈絲所耗電能僅一小部分轉為可見光，故發光效率低，一般為10～15流/瓦。但制造方便，成本低。

2、低壓鈉燈

是利用低壓鈉蒸氣放電發光的電光源，在它的玻璃外殼內涂以紅外線反射膜，是光衰較小和發光效率最高的電光源。低壓鈉燈發出的是單色黃光，用于對光色沒有要求的場所。

3、高壓鈉燈

當燈泡啟動后，電弧管兩端電極之間產生電弧，由于電弧的高溫作用使管內的液鈉汞氣受熱蒸發成為汞蒸氣和鈉蒸氣，陰極發射的電子在向陽極運動過程中，撞擊放電物質的原子。

使其獲得能量產生電離或激發，然后由激發態回復到基態；或由電離態變?yōu)榧ぐl(fā)態，再回到基態無限循環，此時，多余的能量以光輻射的形式釋放，便產生了光。

參考資料來源：百度百科—光源

什么是光源？光源有哪些分類？各舉兩個例。

常見電光源一般分為：照明光源和輻射光源兩大類。照明光源就有我們常見的白熾燈和鹵鎢燈這些以照明為目的光源，輻射光源主要有紫外光源、紅外光源和非照明用的可見光源等。電光源的構成：不同類型的電光源有不同的結構，但主要分為以下常見的幾種類型。1、發光體分為：燈絲、電極、熒光粉。2、發光體外殼分為：玻璃、半透明陶瓷管、石英管。3、常見的引線：導絲、芯柱、燈頭。4、充填物分為：各種氣體、汞、金屬及其鹵化物。5、還有其它的消氣劑、各類涂層、絕緣件及黏結劑等構成。

光源是一個物理學名詞，宇宙間的物體有的是發光的，有的是不發光的，我們把自己能發光且正在發光的物體叫做光源。太陽、打開的電燈、燃燒著的蠟燭等都是光源。

1、照明光源。照明光源是以照明為目的，輻射出主要為人眼視覺的可見光譜（波長380～780nm）的電光源。其規格品種繁多，功率從0.1W到20kW，產量占電光源總產量的95%以上。

2、輻射光源。輻射光源是不以照明為目的，能輻射大量紫外光譜（1～380nm）和紅外光譜（780～1×106nm）的電光源，它包括紫外光源、紅外光源和非照明用的可見光源。以上兩大類光源均為非相薯備干光源。此外還有一類相干光源，它通過激發態粒子在受激輻射作用下發光，輸出光波波長從短波紫外直到遠紅外，這種光源稱為激光光源。

3、穩定光源。光纖通信技術中，進行光纖衰耗的測量，連接損耗的測量、活動連接器損耗以及光電器件或光收端機靈敏度的測量，光源是不可缺少的兆手槐信號源。

4、背光源。光源模組中最核心技術為導光板的光學技術，主要有印刷形和射出成型形二種導光板形式，其它如族友射出成型加印刷，激光打點，腐蝕等占很少比例，不適合批量生產原則。

什么是led光源模組？led光源模組安裝介紹

不知道大家有沒有聽說過led光源模組，很多人對于led光源模組都是陌生的。但是大家對于led燈很熟悉，很多的朋友的家里都是有l(wèi)ed燈的。led光源正敏模組就是如何去制作led燈，就是 led光源 的原理制作。那么我們就一起看看led光源模組怎么裝的吧。

led光源模組百科

概念

LED模組是LED產品中應用比較廣的產品，在結構方面和電子方面也存在很大的差異，簡單的就是用一個裝有LED的線路板和外殼就成了一個LED模組，復雜的就加上一些控制，恒流源和相關的散熱處理使LED壽命和發光強度更好。

應用

主要用于展示廣告字體(壓克力、吸塑)和標識的夜間效果，它以文字或標識為媒介，安裝在樓宇頂部或墻面，既能表現標識白天效果,又能利用LED作為發光光源，在夜間表現出另外一種效果，再配以LED照明應用控制系統，對文字或標識進行動態視頻控制，在一些娛樂氣氛較濃的場所， LED光源 模組已經成了企業展示自我形象的最重要的選擇之一。

參數

1顏色：按顏色種類可以分為單色、七彩、全彩單點控制三種。2電壓：12V的低壓模組是比較普遍的。在連接電源和控制系統的時候一定要檢查電壓值的正確性，才能通電，否則就會損壞LED模組。3

工作溫度：就是說LED正常工作的溫度。通常情況在-20℃～+60℃之間。4發光角度：一般以廠家提供的LED的發光角度為L(zhǎng)ED模并巧組的角度。5亮度：我們通常在LED模組中所說的亮度通常是發光強度和流明度。

6防水等級：如果要戶外用LED模組的話這個參數就很重要了，通常情況在全露天的情況最好防水等級要達到IP68。7尺寸：就是通常所說的長 寬 高等尺寸。8單條連接的最大長度：就是在一條串聯LED模組中，所連接的LED模組的個數。9功率:基本上LED模組的功率=單個LED的功率 Ⅹ LED的個數 Ⅹ 1.1。

分類

按顏色種類可以分為單色、七彩、全彩單點控制三種，單色就是單種顏色的模組，一般有紅色、綠色、黃色、白色等等是比較常用的;七彩LED模組就是由七種不同顏色進行變換的模組產品，它色彩更多，更有變化性;全彩LED模組與七彩相比則更豐富，它可以實現全真的色彩變幻，不僅非常漂亮，而且動感十足，也更能吸引人的眼球。

按單顆LED的功率又可以分為小功率(0.3W以下)、中功率(0.3-0.5W)、大功率(1W及以上)三種，大功率的模組比小功率在亮度上更高，而且使用時間也更長，是以后整個LED照明的發展趨勢，更具備實用性。按密封性又可以分為防水和不防水兩種。防水和不防水的模組主要是看應用環境來區分的，一般防水的LED模組可以運用于戶外照明和宣傳使用，它不會因?yàn)檫M(jìn)水而發生問題，更適合惡劣的環境應用，而不防水模組則主要是室內用的比較多。

當然，防水的模組比不防水的在價格上也要高一些。按照LED的形狀LED模組分為：直插式LED模組，食人魚LED模組，貼片LED模組。

要求

LED的電壓在2-9v不等，功率也有較寬絕清鍵的范圍，具體選用哪種LED還要看這個模組作為一個產品來說的技術要求。比如這個LED模組需要輸出10lm的光，外觀上看用兩顆LED比較好，就可以選擇5lm一顆的LED。結合顏色(LED電壓與顏色有關)、溫度、品質等其他因素，就可以找到一款合適產品的LED。

使用說明

一、現階段用上發光字的光源主要以常規設置輸入電壓都為DC12V的LED三燈、五燈、六燈的光源模組比較普遍，需要通過恒壓的開關電源輸出的DC12V

為電源，所以要注意安裝發光字時如果沒有安裝開關電源，切忌不要將發光字或者LED光源模組直接入市電交流220V通電，否則會將LED光源因?yàn)殡妷哼^(guò)高而燒壞。

二、為避免開關電源長期滿負荷工作，開關電源與LED負載功率最佳為1：0.8，按照如此配置產品使用壽命會更加的安全持久。

三、如果模組超過25組時，應先分開連接，再由大于1.5平方毫米的優質銅芯線并聯在一起連接到發光字箱體外，電源線長度應該盡可能短，如超過3米必須適當增加線徑，模組末端不用的連線為避免短路一定要剪斷粘貼一定要牢固，必要時用自攻螺絲固定不防水系列戶外使用時，槽型字必須做好防水措施;

四、要有足夠亮度。模組間距可視亮度需要在3至6CM之間，字的厚度可選5至15CM之間。適用于發光字的LED光源有兩種：食人魚和小草帽。食人魚發光模組適用于字墻高度在8-15cm間的發光字。

五、在使用LED發光模組的過程中，一定要注意電壓降的問題。千萬不要只做一條回路，從首串聯尾。這樣做不僅會使首尾之間由于電壓不同而導致亮度不一致，還會產生單路電流過大燒毀線路板的問題。正確的做法是盡量多并聯些回路，以保證電壓和電流的分配合理。

六、字腔內部如需使用防腐材料，最好是用白色底漆，以增加其反光系數。

led光源模組安裝步驟

1.光源模塊數量預算采用等間距排布，在計算機上模擬光源模塊分布，初步預算所需光源模塊數量。模塊間距可視亮度需要在3-150px之間，字的厚度可選擇5-325px之間。

2. 計算電源功率，設計配電方案預算的LED光源模塊數量×單個光源模塊的功率=耗電總功率。建議電源選配要留有余量，按額定功率80%使用。

3.安裝LED光源模塊A：清潔安裝表面 B：用雙面不干膠粘在模組底部。C：均勻排布，接好連線。D：裝上字槽面板并測度效果。E：最終成品

led光源模組注意事項

1.LED模塊的極性：紅色線接電源正級，白色線接電源負極。

2. 亞克力透光蓋板離LED模塊的垂直高度應大于5公分，小于13公分，以避免在蓋板表面產生光斑現象或光暗現象;亞克力板不同材料的透光率及散光性對高度及均勻性有很大影響，需注意選擇。

3.工作電壓：注意LED模塊的電壓與開關電源的電壓一致性。

4.粘貼牢固：確保貼在燈箱字內的LED模塊牢固可靠，必要時用螺絲釘固定。

5.電線長度：電源線長度盡可能短(建議不超3米)，大于等于 18AWG#，超過3米應適當增加線徑。

LED背光源模組是怎么一個概念！它包括什么硬件和軟件嗎？？

LED背光源模組指的是:這個背光模組發光的方式、來源為L(zhǎng)ED。

在硬件部分，包含主要的光源提供者LED(LED會被焊接在FPC板上，做成光條，提供模組光源)，因?yàn)槟釂?wèn)的問題中包含【模組】?jī)勺郑谀＝M中還會須擴散片(使光源平均照亮模組每一個地方)、增光片(使亮度增加枯伏)、反射片(將向下及向四周散色的光源集中，讓光統一朝上散射，可增加亮度或減少亮度損失)、導光板(改變光源照射角度，使光源從原本側邊射入的平行光變成從正面投射出來的光源)。

因?yàn)楸彻饽＝M只要提供電源就可以點亮，且點亮方式通常都是由應用端(手機、電視等內部電子電路)所控制，所以本身是不燃舉需沒段攜要軟件控制的，也就不包含軟件。

燈光直通模塊的作用

燈光直通模塊（Lighting Direct Module）通常用在汽車后視鏡內，它的作用是提供燈光直通功能，讓在夜間行車時司機可以塌亮更清晰地看到車后的行駛路況，保障駕駛安全。。

燈光直通模塊是通過反射和透過玻璃的雙重光路實現的。當燈光直通模塊被安裝在汽車的后視鏡內時，它會在后視含輪鏡內部形成一個倒置的圖像，將燈光聚集到目標區域，使得司機能夠更好地觀察道路狀團老寬況及后方車輛燈光變化等。這種設計結構可以使司機在不移動頭部的情況下實現對后方的觀察，進一步提高駕駛舒適性和安全性。

總之，燈光直通模塊是一種為司機提高夜間行車安全的特殊裝置，能夠提供更加清晰的視野，提高駕駛的可靠性和安全性。
