本文目錄一覽：

• 1、機器視覺光源
• 2、led條形地磚燈是什么？　LED條形地磚燈特點是什么？
• 3、臺燈是長條型的護眼，還是環型的護眼？
• 4、機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法
• 5、機器視覺都有哪些品牌,性價比如何_工業機器視覺三大品牌
• 6、什么是機器視覺？有人能解釋一下嗎？

機器視覺光源

可以了解下51camera自主研發的機器視覺光源

ZQA-3000W?為51camera自主研發，專為復雜環境下視覺照明余轎閉使用的光源。具有照射范圍大，亮度高，亮度穩定等優點。在高速頻閃的工作模式下可以精準控制豎裂點亮?xí)r刻及點亮?xí)r間；可以在高速、遠距離、大范圍、危險環境、高溫、光線干擾等各種環境下為視覺系統提供可靠的照明。

ZQA-3000W?選用超高品質材料，瞬間亮度超高、穩定性好。在指定大小區域內，可以達到?1000000Lux?以上瞬間亮度。產品可無衰減點亮?10^8?次以上。

ZQA-3000W?采用獨有技術，可瞬間增量至普通光源的十倍以上。?驅動電路為自主研發電路，點亮?xí)r間可做?us?級調節，可提供反接保護，過載保護等。

應用場景

公路智能交通

軌道交通

隧道檢測

大型工件定位及檢測

機器人抓取

安全與監控

醫藥生產

化學生產

高溫帆滲狀態下物體檢測

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

led條形地磚燈是什么？　LED條形地磚燈特點是什么？

導語：現在幾乎每一個家庭都會在自己的地面上鋪設一層地磚，在地面鋪設地磚不僅可以使地面看起來更加的美觀，而且能夠一定程度上保護地面。隨著科學技術的發展，在一些特殊場合，為了烘托氣氛，在地面上會安裝一些led條形地磚燈。led條形地磚燈是一種能夠發出各種顏色光的LED燈制作的地磚。下面就由小編來為大家詳細介紹一下什么是led條形地磚燈以及l(fā)ed條形地磚燈的特點。

LED條形地磚燈概述

LED條形地磚燈是一款專為地下廣場建筑物輪廓設計的高科技產品，可多條燈具可級聯組成

LED條形地磚燈色彩鮮艷，炫彩迷人。采用三基色(R、G、B)組成，可顯示六萬多種顏色，播放幻彩和視頻效果均可實現。LED條形地磚燈控制方式獨特：采用DMX512改進版SDMX512控制方式控制，打破DMX512控制方式控制點數的缺點，克服RS-485通訊的不足，是一款專為LED條形地磚燈研發的控制系統。

LED條形地磚燈特點

燈體采用高強度不銹鋼材料，表面抗老化靜電噴塑處理，自潔、抗腐蝕性強。

面罩采用全新鋼化玻璃燈罩，抗裂櫻困沖擊、耐摩擦。

采用高品質LED產品，穩定性高，壽命長，達到低投資高回報。

可進行DMX512系統控制，變化多彩、流水、夢幻效果。

綠色環保無污染：冷光源設計，無熱輻射，對眼睛和皮膚無任何傷害。不含鉛、等污染元素，肆念實現了真正意義上的綠色

人性化結構設計，燈具安裝與維護更輕松。適合多種應用場合需求。

燈具設計充分散熱，面蓋溫度較低，安全，保護性好。

　　LED條形地磚燈主要部件說明：

1、LED光源(發光二極管)

(1)、發光角度120?度，紅、綠、藍光的正面中間值亮度分別為：紅：650MCD?綠：1500MCD?藍：400MCD,是同等產品的2倍以上的亮度，從而達到采用更少電能轉換更多光能的效果。*終使整個項目更加節能。

(2)、由于我們采用了120?度角SMD5050全彩LED?作為光源，再加上這款LED?有良好的配光，所以我們的產品能確保在任何角度觀看都不會產生暗區現象,并且不會出現偏色現象

(3)、電路保護措拖設計在每顆LED內部增加了齊納二極管，從而起到靜電保護作用。

(4)、LED光電參數：

產品?Par?Numder順向電壓?VF(V)發光強度?頌橋IV(mcd)主波長?λd(nm)反向電流?IR(uA)可視角度?Power?Angle(deg)

紅(R)1.8-2.4500-700620-63010120

綠(G)3.0-3.81300-1500515-52510120

藍(B)3.0-3.8350-400465-47510120

3、驅動器件(IC)采用臺灣進口恒流驅動IC,功耗低，壽命長，質量穩定，輸出穩定的電流供給LED燈。

4、PCB(印刷電路板)全鋁基銅鉑鍍金板材吸水性低，防潮性能優秀具有柔韌性好、不易折斷、高低溫不易變形等特點.

5、鋼化玻璃：采用透明或磨砂超白鋼化玻璃，耐候性能強，高透光性，抗UV(紫外線)2年以上不變色、抗沖擊、耐高低溫的能力大大優于國內產品。厚度大于8-15mm，確?？箵魪姸?。

6、專用鍍金數據防水連接頭由于數據信號對防水要求極高因此對防水連接頭的設計也頗為講究;精心設計的螺旋鎖緊式防水結構，操作方便，性能可靠。連接頭防水墊圈采用高彈性耐候硅膠制成，具有持久高彈性，抗老化等特點。金屬插拔端子采用優質銅件并做表面鍍金處理，抗氧化能力強，并確保牢固接觸及優良的導電性能。防水接頭內加入專用抗氧化劑，再次提高防潮和防水性。

7、全密封防水：內部燈板采用透明電子有機硅膠全密封灌膠工藝，從而使燈板上的電子元器件和燈不和空氣接觸，使元器件不容易被腐蝕和防水性能更加可靠。(當PC外殼進水情況下，燈板浸泡水中依舊正常工作)。

優點

LED條形地磚燈防水驅動電源，可直接埋在地里面，方便走線，維護簡單

結束語：通過小編上面的介紹，相信大家對于什么是led條形地磚燈以及l(fā)ed條形地磚燈的特點已經有了一定的了解。led條形地磚燈是一種非常優質的地磚，不僅具有傳統地磚裝飾地面的功能，而且能夠發光，烘托氣氛，而且也能起到保護地面的作用。小編這里推薦大家選擇一些大品牌的led條形地磚燈因為大品牌的led條形地磚燈質量都是比較可靠的。!希望通過小編上面的介紹，能夠幫助大家了解到led條形地磚燈和led條形地磚燈的特點。

土巴兔在線免費為大家提供“各家裝修報價、1-4家本地裝修公司、3套裝修設計方案”，還有裝修避坑攻略！點擊此鏈接：【;wb】，就能免費領取哦~

臺燈是長條型的護眼，還是環型的護眼？

長條形的臺燈更護眼。

從臺燈的發光中心到被照亮的最外圈，光線亮度會納饑顯著衰減，以光源為圓心逐步變暗。目前家庭使用的書桌，及書本、圖紙等作業面大都為方形，使用圓餅臺燈容易在作業面四周形成暗角，加快視覺疲勞，而長條臺燈更契合主流使用場景的需求。

挑選護眼臺燈方法：

1.照度級別：目前國家標準下的臺燈照度級別實際上只分為 A 級和 AA 級。光源中心距讀寫桌面高度 40 厘米處的光照度在 750-1500 勒克斯時，為最佳視覺光環境。

一般而言，低于 500 勒克斯的臺燈是不合格的，其照明亮度低，不可作為讀寫照明使用。如果對臺燈沒有過多的護眼需求，選擇 A 級臺燈即可，若對照度要求較高，建議選用 AA 級臺燈。

2.低藍光：長期在有害藍光下閱讀會導致近視、白內障甚至引發失明，一般藍光超過 0.2 則為高藍光，在購買臺燈時，一定要選擇低光臺燈。

3.無頻閃：頻圓磨閃容易引起視力疲勞、頭暈、眼睛不舒服等癥狀，嚴重的還有可能引起頭痛、視力減退等問題。

4.光線柔和：最好的光是在日出后 1-2 小時，日光色溫大約在 5600K 左右，對于桌面閱讀來說是比較高也比較白的，相當于正午太陽光，容易出現視覺疲勞，最好是選擇 4000-5000K 左右的色溫范圍，這個色溫范圍的光線舒適，柔和，很適合閱讀和寫作。

5.3C 認證：學習臺燈必須通過國家強制性 3C 認證且在有效期內。

6.色溫值：相對來說，冷光更讓人清醒但卻也更刺眼，對眼睛傷害較大，而暖光則會相對柔和。選購色溫時，更建議不過暖也不過冷的中性光，不過現在許多產品都可以對色溫進行任意的調節，這類產品還是值得洞腔返入手的。

機器視覺中所用到的同軸光源和其它光源的優缺點，以及使用方法

1、同軸光源

同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾；部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

2、背光源

用高密度LED陣列面提供高強度背光照明，能突出物體的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

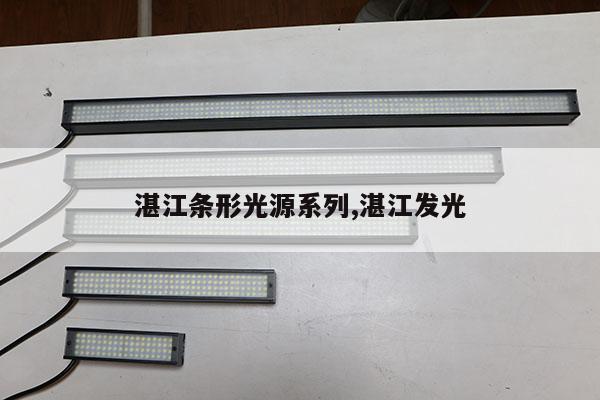

3、條形光源

條形光源是較大方形結構被測物的首選光源；顏色可根據需求搭配，自由組合；照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、環形光源

環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息；高密度LED陣列，高亮度；多種緊湊設計，節省安裝空間；解決對角扒缺叢照射陰影問題；可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查

5、AOI專用光源

不同角度的三色光照明，照射凸顯焊錫三維信息；外加漫射板導光，減少反光；不同角度組合；應用領域:用于電路板焊錫檢測。

6、球積分光源

具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較扮凳強的物體表面檢測。

7、線形光源

超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源

大功率LED，體積小，發光強度高；光纖鹵素?zé)舻奶娲罚绕溥m合作為鏡頭的同軸光源等；高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源

四邊配置條形光，每邊照明獨立可控；可根據被測物要求調整所需照明角度，適用性廣。應春櫻用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源

對位速度快；視場大；精度高；體積小，便于檢測集成；亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

想了解更多機器視覺光源產品及相關內容可登錄：網頁鏈接

機器視覺都有哪些品牌,性價比如何_工業機器視覺三大品牌

1、凌華科技

凌華科技（中國）有限公司，是臺灣凌華科技集團在中國大陸設立的分公司。是一家致力于研究、制造基于PC技術的專業計算機、自動化數據量測系統及工業過程自動化控制設備的專業廠商。

幾年來，凌華科技以專業的技術為各界的用戶提供了高質量、經濟化的量測與自動化產品及解決方案。

凌華科技在圖像采集卡方面具有強大的科研實力，自行研發制造的產品被廣泛應用在SCADA系統、工業、測量、智能機器，智能交通以及現代通訊系統、醫療設備、航天、軍工等領域。

2、大恒圖像

中國大恒（集團）有限公司北京圖像視覺技術分公司簡稱為大恒圖像，成立于1991年，總部在北京，是中國科學院下屬企業。大恒圖像的技術骨干主要來自中國科學院各研究單位，公司的產品和技術基礎來源于中國科學院多年的技術積累，是將高新技術成果轉化為產品的饑段茄高科技企業。

大恒圖像自成立之日起，一直堅持走以技術開發為主的發展道路，一直致力于圖像視覺領域的研究開發，建立了技工貿一體化的結構，連續十五年被中關村科技園區認定為高新技術企業。

在國內，大恒圖像是首屈一指的專業視頻圖像處理設備供應商，同時也是著名的圖像應用系統集成商和解決方案提供商。

3、視覺龍

深圳市視覺龍科技有限公司是一家由歸國留學人員創辦的高科技企業，公司成立于2002年9月，在深圳、常州和嘉興分別設有公司。成立以來燃侍，公司一直致力于機器視覺產品的應用開發、嵌入式機器視覺系統的研發、生產以及銷售。

視覺龍專業涵蓋非接觸式測量(含機器視覺、位移測量等)、自動化控制、精密機械、電子、工控軟件等諸多重要領域。可以提供機器視覺單元、鏡頭、光源等硬件及軟件方面的支持和配合。

應用前景：在包括汽車制造、制藥、電子、包裝、印刷、煙草、日化、建材、制幣、制卡等在內的幾乎所有的現代工業自動化生產中，涉及到各種各樣的檢驗生產監視和零件識別應用，如汽車零件批量加工，端子尺寸檢測，SMT裝配，IC的字符識別等等，通常這種帶有高度重復性和智能性的工作只能用人的肉眼來完成，但有些時候，如微小的尺寸要做到精確快速測量,形狀匹配,顏色識別等，人們根本無法用肉眼連續穩定地進行，其他物理傳感器也難以有用武之地。視覺龍科技作為一間專門為高要求用戶提供圖像處理和機器視覺軟件及全面解決方案的公司，一直致力于機器視覺自動化的推廣，在業內已具有驕人的業績和口碑，為推動以上工業發展做出了巨大的努力。

4、凌云光子

凌云光子技術集團是致力于光通信()、CCDCMOS數字成像技術和機器視覺領域()的專業技術集團公司。

集團總部位于北京，下設北京凌云光視數字圖像技術有限公司、北京凌云光子技術有限公司，上海凌云天博光電技術有限公司和香港分公司，并在上海、深圳兩地設有辦事處。公司現有博士11名，碩士120多名，其中包括多名在海外留學多年的光通信專家和國內圖像與機器視覺領域的知名學者。目前已成長為擁有580多名員工、從事光通信和圖像領域的市場營銷與技術開發的高科技專業技術公司。是國內最早涉足光纖通信器件及光纖有線電視領域的高科技企業之一。

公司為Bookham、Fujikura、U2T、TeraXion、VPIsystems、Avensys、EXFO等四十多家世界著名的專業技術公司在中國做產品推廣、應用技術支持、市場拓展和渠道建設等工作，公司專注于光通信EDFA、40Gb/sDWDM光傳輸、100Gb/sDWDM光傳輸、ROADM、偏振、光纖激光器、FBG傳感、光接入網傳輸?shù)榷鄠€應用領域，為廣大用戶提供從軟件模擬、各種關鍵元器件，到測試儀表在內的整套產品解決方案，且逐漸開始在光通信領域開展自主研發及生產。

5、思奧特

思奧特 自動化科技有限公司是一家專業從事機器視覺光源、機器視覺系統集成、研發和服務的高新科技企業。公司立足于機器視覺和工爛察業自動化領域，專注于機器視覺和運動控制的完美結合，全力打造視覺高端產品。

思奧特 研發LED機器視覺光源，形成環形光源、條形光源、線掃描光源、面光源、圓頂無影光源、平面無影光源、同軸光源、點光源、AOI設備專用光源、錫膏印刷機專用光源等眾多系列，擁有多項專利技術。機器視覺光源是思奧特 公司的核心產品。

思奧特 代理國內外知名品牌的工業產品，包括:Cognex、NI、Panasonic等智能相機,SENTECH、Teli、Hitachi、工業相機,Computar、VST、Navita、Myutron工業鏡頭,以及NI圖像采集卡,MCC數據采集卡,HALCON圖像處理軟件等。

6、三姆森光電科技

東莞三姆森光電科技有限公司成立于2005年，是專門研究圖像處理及自動化運用的高科技企業，從事機器視覺檢測，集自動化控制系統設計、開發、銷售的高科技公司。主要業務有：自動化系統，連接器檢測，CCD平整度檢測，機器視覺系統，包裝檢測系統，自動化在線檢測，尺寸檢測，外觀檢測，視覺軟件開發，視覺配件。

公司有三大視覺系統，1、PC視覺系統，它的主要特點是：可以根據客戶的要求“量身定做”，性價比非常高，軟件操作非常簡便，功能強大，我們公司在電子行業應用的非常廣泛，尺寸測量，定位，字符識別，外觀等等都可以檢測。2、和日本合作開發的專門用于外觀檢測的SA外觀檢測系統，專門針對各種外觀缺陷設計開發的一款系統，一臺處理器最多可以連接四個相機，因采用了獨立的矢量軟件算法，在檢測外觀缺陷的項目上，有非常大的優勢。3、代理美國COGNEX的智能視覺系統，主要應用在一些高速高精度的檢測項目上，安裝應用都比較簡單。

7、OPT

OPT是思奧特 自動化科技有限公司的簡稱，該公司主要從事機器視覺產品的研發生產銷售，目前是中國機器視覺光源制造廠商。為客戶提供視覺定位、光學檢測、圖像分析、圖像測量等方面的系統開發與集成解決方案。OPT銷售及服務網絡覆蓋全球20多個國家和地區，擁有30多家授權代理商。

公司目前主要光源產品有環形光源、同軸光源、背光源、條形光源、組合條形光源、點光源、球積分光源、線形光源、AOI檢測專用光源、SMT行業對位光源十大系列。配套有數字式光源控制器、模擬式光源控制器、增亮模塊、數字增亮一體控制器、模擬增亮一體控制器。

8、凱瑞斯

東莞凱瑞斯自動化科技有限公司位于東莞市莞城科技園，注冊資金100萬，是一家由留學回國人員創辦的高新科技企業，依托華南理工大學、華中科技大學、成都電子科技大學等國內知名大學，成功聚集了一批高端留學人員和高級技術人才，立足于機器視覺和工業自動化領域，專業從事機器視覺光源、機器視覺系統及工業機器人的研發和技術服務，通過機器視覺和運動控制的完美結合，全力打造視覺高端產品。

什么是機器視覺？有人能解釋一下嗎？

機器視覺，就是用機器代替人眼來做測量和判斷。機器視覺系統是指通過機器視覺產品(即圖像攝取裝置，分 CMOS 和CCD

兩種)將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，根據像素分布和亮度、顏色等信息，轉變成數字化信號;圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。

日弘智能視覺系統組成部分：

1.照明光源2.鏡頭3.工業攝像機4.圖像采集/處理卡5.圖像處理系統6.其它外部設備

一、相機篇

工業相機又俗稱攝像機，相比于傳統的民用相機(攝像機)而言，它具有高的圖像穩定性、高傳輸能力和高抗干擾能力等，目前市面上工業相機大多是基于CCD(Charge

Coupled Device)或CMOS(Complementary Metal Oxide Semiconductor)芯片的相機。

其中，CCD是目前機器視覺最為常用的圖像傳感器。它集光電轉換及電荷存貯、電荷轉移、信號讀取于一體，是典型的固體成像器件。

CCD的突出特點是以電荷作為信號，而不同于其它器件是以電流或者電壓為信號。這類成像器件通過光電轉換形成電荷包，而后在驅動脈沖的作用下轉移高絕跡、放大輸出圖像信號。

典型的CCD相機由光學鏡頭、時序及同步信號發生器、垂直驅動器、模擬/數字信號處理電路組成。CCD作為一種功能器件，與真空管相比，具有無灼傷、無滯后、低電壓工作、低功耗等優點。

CMOS圖像傳感器的開發則最早出現在20世紀70 年代初，90 年代初期，隨著超大規模集成電路 (VLSI)

制造工藝技術的發展，CMOS圖像傳感器得到迅速發展。

CMOS圖像傳感器將光敏元陣列、圖像信號放大器、信號讀取電路、模數轉換電路、圖像信號處理器及控制器集成在一宏派塊芯片上，還具有局部像素的編程隨機訪問的優點。

目前，CMOS圖像傳感器以其良好的集成性、低功耗、高速傳輸和寬動態范圍等特點在高分辨率和高速場合得到了廣泛的應用。

分類：

任何東西一定有它自己的分類標準，工業相機也不例外。

按照芯片類型可以分為CCD相機、CMOS相機;

按照傳感器的結構特性可以分為線陣相機、面陣相機;

按照掃描方式可以分為隔行掃描相機、逐行掃描相機;

按照分辨率大小可以分為普通分辨率相機、高分辨率相機;

按照輸出信號方式可以分為模擬相機、數字相機;

按照輸出色彩可以分為單色(黑白)相機、彩色相機;

按照輸出信號速度可以分為普通速度相機、高速相機;

按照響應頻率范圍可以分為可見光(普通)相機、紅外相機、紫外相機等。

區別：

1、性能穩定可靠易于安裝，相機結構緊湊結實不易損壞，連續工作時間長，可在較差的環境下使用，一般的數碼相機是做不到這些的。例如：讓民用數碼相機一天工作24小時或連續工作幾天肯定會受不了的。

2、快門時間非常短，可以抓拍高速運動的物體。例如，把名片貼在電風扇扇葉上，以最大速度旋轉，設置合適的快門時間，用工業相機抓拍一張圖像，仍能夠清晰辨別名片上的字體。用普通的相機來抓拍，是不可能達到同樣效果的。

3、圖像傳感器是逐行掃描的，而普通的相機的圖像傳感器是隔行掃描的，

逐行掃描的圖像傳感器生產工藝比較復雜，成品率低，出貨量少，世界上只有少數公司能夠提供這類產品，例如Dalsa、Sony，而且價格昂貴。

4、幀率遠遠高于普通相機。工業相機每秒可以拍攝十幅到幾百幅圖片，而普通相機只能拍攝2-3幅圖像，相差較大。

5、輸出是裸數據(raw data)，其光譜范圍也往往比較寬，比較適合進行高質量的圖像處理算法，例如機器視覺(Machine

Vision)應用。而普通相機拍攝的圖片，其光譜范圍只適合人眼視覺，并且經過了mjpeg壓縮，圖像質量較差，不利于分析處理。

6、相對普通相機(DSC)來說價格較貴。

如何選擇：

1、根據應用的不同分別選用CCD或CMOS相機CCD工業相機主要應用在運動物體的圖像提取，如貼片機機器視覺，當然隨著CMOS技術的發展，許多貼片機也在選用CMOS工業相機。用在視覺自動檢查的方案或行業中一般用CCD工業相機比較多。CMOS工業相機由成本低，功耗低也應用越來越廣泛。

2、分辨率的選擇首先考慮待觀察或待測量物體的精度，根據精度選擇分辨率。相機像素精度=單方向視野范圍大小/相機單方向分辨率戚并。則相機單方向分辨率=單方向視野范圍大小/理論精度。若單視野為5mm長，理論精度為0.02mm，則單方向分辨率=5/0.02=250。然而為增加系統穩定性，不會只用一個像素單位對應一個測量/觀察精度值，一般可以選擇倍數4或更高。這樣該相機需求單方向分辨率為1000，選用130萬像素已經足夠。

其次看工業相機的輸出，若是體式觀察或機器軟件分析識別

，分辨率高是有幫助的;若是VGA輸出或USB輸出，在顯示器上觀察，則還依賴于顯示器的分辨率，工業相機的分辨率再高，顯示器分辨率不夠，也是沒有意義的;利用存儲卡或拍照功能，工業相機的分辨率高也是有幫助的。

3、與鏡頭的匹配傳感器芯片尺寸需要小于或等于鏡頭尺寸，C或CS安裝座也要匹配(或者增加轉接口)。

4、相機幀數選擇當被測物體有運動要求時，要選擇幀數高的工業相機。但一般來說分辨率越高，幀數越低。

二、鏡頭篇

鏡頭的基本功能就是實現光束變換(調制)，在機器視覺系統中，鏡頭的主要作用是將成像目標在圖像傳感器的光敏面上。鏡頭的質量直影響到機器視覺系統的整體性能，合理地選擇和安裝鏡頭，是機器視覺系統設計的重要環節。

基礎知識：

1、鏡頭匹配

大家如何選擇合適鏡頭，鏡頭選配時需要選擇與攝像機接口和CCD的尺寸相匹配的鏡頭。鏡頭C和CS的接口方式占主流。小型的安防用的CS接口攝像機得到普及、FA行業則大部分是C接口的攝像機與鏡頭的組合。對應的CCD尺寸、市場上一般根據用途使用2/3寸到1/3寸的產品。

2、互換性

C接口鏡頭可以與C接口攝像機、CS接口攝像機互用;CS接口鏡頭不可以應用在C接口攝像機，只可以應用在CS接口攝像機。

3、KERARE

攝像機如果使用配備小CCD尺寸的鏡頭，那么周邊沒有攝取到圖像的部分呈現出黑色，我們稱其為KERARE。

4、鏡頭的作用：

將折射率不同的各種硝材通過研磨，加工成高精度的曲面、把這些鏡頭進行組合，就是設計鏡頭。從伽利略時代開始使用的普遍技術是其基本原理。為得到更清晰的圖像，一直在研究開發試制新的硝材和非球面鏡片。

三、光源篇

LED光源、鹵素?zé)?光纖光源)、高頻熒光燈。目前LED光源最常用，主要有如下幾個特點：

可制成各種形狀、尺寸及各種照射角度;

可根據需要制成各種顏色，并可以隨時調節亮度;

通過散熱裝置，散熱效果更好，光亮度更穩定;

使用壽命長;

反應快捷，可在10微秒或更短的時間內達到最大亮度;

電源帶有外觸發，可以通過計算機控制，起動速度快，可以用作頻閃燈;

運行成本低、壽命長的LED，會在綜合成本和性能方面體現出更大的優勢;

可根據客戶的需要，進行特殊設計。

LED光源按形狀通常可分為以下幾類：

1、環形光源環形光源提供不同照射角度、不同顏色組合，更能突出物體的三維信息;高密度LED陣列，高亮度;多種緊湊設計，節省安裝空間;解決對角照射陰影問題;可選配漫射板導光，光線均勻擴散。應用領域:PCB基板檢測，IC元件檢測，顯微鏡照明，液晶校正，塑膠容器檢測，集成電路印字檢查。

2、背光源用高密度LED陣列面提供高強度背光照明，能突出物體。的外形輪廓特征，尤其適合作為顯微鏡的載物臺。紅白兩用背光源、紅藍多用背光源，能調配出不同顏色，滿足不同被測物多色要求。應用領域:機械零件尺寸的測量，電子元件、IC的外型檢測，膠片污點檢測，透明物體劃痕檢測等。

3、條形光源條形光源是較大方形結構被測物的首選光源;顏色可根據需求搭配，自由組合;照射角度與安裝隨意可調。應用領域:金屬表面檢查，圖像掃描，表面裂縫檢測，LCD面板檢測等。

4、同軸光源同軸光源可以消除物體表面不平整引起的陰影，從而減少干擾;部分采用分光鏡設計，減少光損失，提高成像清晰度，均勻照射物體表面。應用領域:系列光源最適宜用于反射度極高的物體，如金屬、玻璃、膠片、晶片等表面的劃傷檢測，芯片和硅晶片的破損檢測，Mark點定位，包裝條碼識別。

5、AOI專用光源不同角度的三色光照明，照射凸顯焊錫三維信息;外加漫射板導光，減少反光;不同角度組合;應用領域:用于電路板焊錫檢測。

6、球積分光源具有積分效果的半球面內壁，均勻反射從底部360度發射出的光線，使整個圖像的照度十分均勻。應用領域:合于曲面，表面凹凸，弧形表面檢測，或金屬、玻璃表面反光較強的物體表面檢測。

7、線形光源超高亮度，采用柱面透鏡聚光，適用于各種流水線連續檢測場合。應用領域:陣相機照明專用，AOI專用。

8、點光源大功率LED，體積小，發光強度高;光纖鹵素?zé)舻奶娲?，尤其適合作為鏡頭的同軸光源等;高效散熱裝置，大大提高光源的使用壽命。應用領域:適合遠心鏡頭使用，用于芯片檢測，Mark點定位，晶片及液晶玻璃底基校正。

9、組合條形光源四邊配置條形光，每邊照明獨立可控;可根據被測物要求調整所需照明角度，適用性廣。應用案例:CB基板檢測，IC元件檢測，焊錫檢查，Mark點定位，顯微鏡照明，包裝條碼照明，球形物體照明等。

10、對位光源對位速度快;視場大;精度高;體積小，便于檢測集成;亮度高，可選配輔助環形光源。應用領域:VA系列光源是全自動電路板印刷機對位的專用光源。

四、光源的選型

1、前提信息

(1)檢測內容外觀檢查、OCR、尺寸測定、定位

(2)對象物

想看什么?(異物、傷痕、缺損、標識、形狀等)

表面狀態(鏡面、糙面、曲面、平面)

立體?平面?

材質、表面顏色

視野范圍?

動態還是靜態(相機快門速度)

(3)限制條件

工作距離(鏡頭下端到被測物表面距離)

設置條件(照明的大小、照明下端到被測物表面的距離、反射型or透射型)

周圍環境(溫度、外亂光)

相機的種類，面陣or線陣

2、簡單的預備知識：

(1).因材質和厚度不同、對光的透過特性(透明度)各異。(2).光根拠其波長之長短、對物質的穿透能力(穿透率)各異。(3).光的波長越長、對物質的透過力越強，光的波長越短、在物質表面的拡散率越大。(4).透射照明、即是使光線透射對象物、并觀察其透過光之照明手法。

3、光源：

穩定均勻的光源極其重要

目的：將被測物與背景盡量明顕區分

攝取圖像時、最重要之處是如何鮮明地獲得：被測物與背景的濃淡差

目前、在圖像處理領域中最廣范的技術手法是：二值化(白黒)處理為了能夠突出特征點，將特征圖像突出出來，在打光手法上，常用的包括有明視野與暗視野。

明視野：用直射光來觀察對象物整體(散亂光呈黒色)

暗視野：用散亂光來觀察對象物整體(直射光呈白色)具體的光源選取方法還在于試驗的實踐經驗。
