鋁板視覺檢測光源如何選

返回列表 來源:admin 瀏覽:6909 發布日期:2023-04-04【
鋁板視覺檢測光源如何選

  鋁板視覺檢測光源如何選

  隨著我國鋁加工技術的快速發展,高附加值的陽極氧化材料、CTP版基、易拉罐用鋁、汽車板等已成為各鋁板帶加工廠的主導產品。然而,依靠人眼來檢測表面質量早已不能滿足高速生產中實時監控、在線預警、缺陷分析和成品分級的新要求。因此,必須引入機器視覺系統對表面質量進行實時、準確的監測,以保證高精度鋁帶的質量檢測能力。

  鋁(板、帶、箔)表面缺陷檢測系統分為硬件結構和軟件系統兩部分。

  鋁(板、帶、箔)表面缺陷檢測系統

  硬件結構包括高強度照明光源、CCD攝像機、圖像采集與處理系統、數據接口系統、系統服務器、數據服務器和磁盤陣列。

  在windows框架下,該系統由一系列具有強大圖像功能的軟件組成。它包括系統運行監控模塊、質量缺陷采集模塊、圖像質量二次處理模塊、系統實時顯示模塊、報告和分級模塊。

  光源選擇

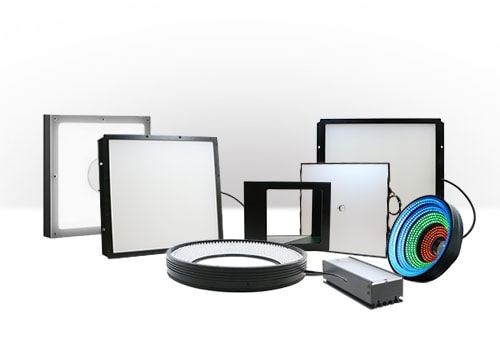

  高強度光源是整個表面檢測系統的重要組成部分。光源的強度解決了現場惡劣環境造成的漫發射和鋁板表面粗糙度對CCD相機造成的信號采集困難。熱軋機應采用穿透力強的鹵素光源,精軋機應采用散射光均勻的LED光源。

zuhetu.jpg/

  相機的選擇

  相機采用加拿大dalsa高速CCD線掃描相機。該相機采用線掃描技術,對鋁板帶表面進行連續掃描,每秒可跟蹤高達20000線的信號。精度高達(0.2*0.2)毫米..

  CCD攝像頭完整采集鋁板表面圖像,保證了表面檢測系統完整準確地采集表面缺陷,尤其是低對比度缺陷?,F(xiàn)場測試結果表明,當碾壓速度超過500m/min時,光源的光強應≥35mcd。

  圖像預處理

  CCD信號經編碼器同步傳輸后,由加速卡對信號進行預處理,進一步增強信號,然后連續合成圖像。預處理包括使用傅立葉分析來降低信號的噪聲,調整圖像的亮度和對比度,銳化邊緣和平滑濾波器。增強了圖像特征值,圖像更容易識別。邊緣銳化會使圖像邊界從模糊變得清晰,并且容易定義缺陷的大小和形態。采用中值濾波法平滑波形,可以很好地抑制干擾脈沖和點噪聲,同時很好地保留了邊緣信息。

  圖像灰度分析

  理論上,當鋁帶表面沒有缺陷時,圖像的灰度呈現連續且均勻的分布。實際中,圖像的灰度在一定范圍內波動。當灰度值超出范圍時,圖像將被判斷為缺陷。當然,評價一個信號的灰度是不是缺陷并不是那么簡單,而是要綜合考慮亮度、對比度、出現頻率等一系列特征值才能做出判斷。

  缺陷的識別

  灰度分析完成后,信號將移交給自動識別系統。自動識別系統根據鋁板表面的常見缺陷,設置了每個定義的缺陷類型的預期特征值范圍。在檢查過程中,識別系統會比較信號特征與定義的缺陷類型之間的匹配程度,一旦確認,就會觸發顯示。

  缺陷的處理

  對發現的缺陷進行同步標記,對整卷鋁板的表面質量進行分級,獲得整卷鋁板表面質量的完整數據。
